消防系统防雷器配置方案

消防系统在设计时很多系统并没有设计防雷，导致后续甲方的消防系统经常被雷打坏，曾经就有客户反馈因为没做防雷，所在位置又是高雷区，海湾消防主机经常被感应雷打坏，每次坏了就得换控制板，一是价格不低，二是也会影响整个系统运转，所以消防防雷应该引起重视，安迅防雷在这里简单介绍一下消防系统的防雷器。

消防系统防雷器一般安装于消防控制室，从室外引入的消防电话线，消防信号线，消防广播线，防火门信号线，风机线路等都应安装对应的防雷浪涌保护器。

产品选型：

一：用于24V消防信号线的防雷器

主要用于消防信号总线、消防电话线、消防感烟探测器、感温探测器、手报信号线等信号线路的防雷保护。

品牌：安迅ANSUN
名称：消防信号线防雷器
型号：AS24Y-D
主要参数：

标称工作电压：24V

标称放电电流：5kA

最大通流容量：10kA

响应时间：1ns

插入损耗：≤0.5dB

保护路数（对）：1

接头形式（I/O）：3P压接端子

外形尺寸：90×18×65mm

防护等级：IP20

安装方式：导轨式安装

二、消防广播线路防雷器

品牌：安迅ANSUN
名称：消防广播防雷器
型号：AS110Y-D
主要参数：

标称工作电压：110V

标称放电电流：5kA

最大通流容量：10kA

响应时间：1ns

插入损耗：≤0.5dB

保护路数（对）：1

接头形式（I/O）：3P压接端子

外形尺寸：90×18×65mm

防护等级：IP20

安装方式：导轨式安装

注意：消防广播防雷器主要安装于消防控制室功放端口，多个消防广播线路合并后功率会比较大，非广播专用防雷器容易被烧掉。

三、用于消防机房的220VAC电源防雷器

消防220V交流电源防雷器
型号：AM40/2P
最大持续工作电压Uc：385VAC
标称放电电流In(8/20μs)：20kA
最大放电电流Imax(8/20μs):40kA
保护水平Up:1.8kV

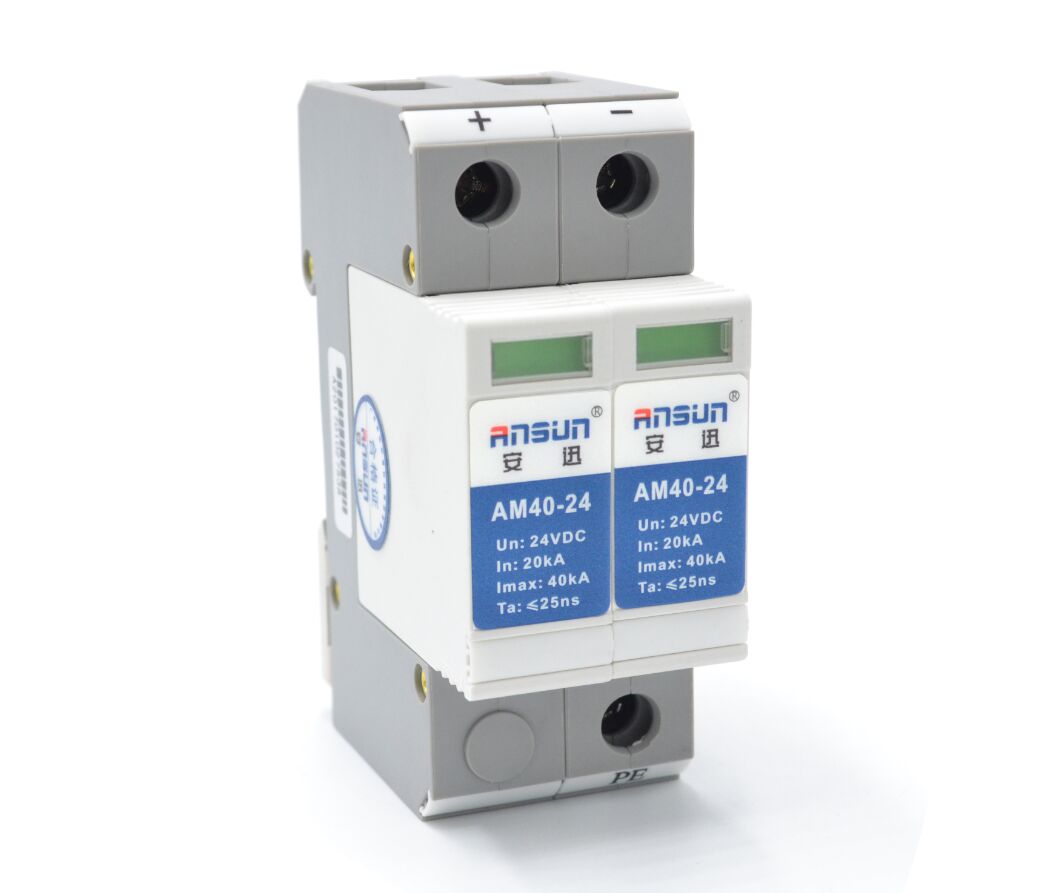

四、消防弱电系统24V直流电源防雷器

品牌：安迅

名称：直流电源防雷器

型号：AM40-24

主要参数：

标称工作电压Un：24VDC

标称放电电流In(8/20μs)：20kA

最大放电电流Imax(8/20μs):40kA

组合方式：2P

响应时间：25ns

工作环境：－40℃～＋85℃

安装方式：导轨安装

附件：常规消防防雷器配置清单

品牌	产品名称	规格型号	单位	数量
安迅 ANSUN	主机220V电源防雷器	AM40/2P	套	根据引入的信号线路路数计算，一个防雷器保护一路
	24V直流电源防雷器	AM40-24	套
	消防信号总线防雷器	AS24Y-D	套
	消防电话信号防雷器	AS24Y-D	套
	消防广播信号防雷器	AS110Y-D	套
	多线制防雷器	AS24Y-D/4	套
