前言：加油站感应雷防雷防浪涌设计方案主要从：配电系统、监控系统、网络通信系统三方面进行设计。
设计依据：
GB50343-2012《建筑物电子信息系统防雷技术规范》
GB50057-2010 建筑物防雷设计规范
一：配电系统防雷
根据GB50343-2012防雷及过电压规范中有关防雷分区的划分，针对重要系统的电源防雷应分为多个区进行多级防雷。只做一级防雷可能会因雷电流过大而导致的泄流后残压过大破坏设备或者保护能力不足引起的设备损坏。配电系统多级保护，可防范从直击雷到感应浪涌的各级过电压的侵袭。

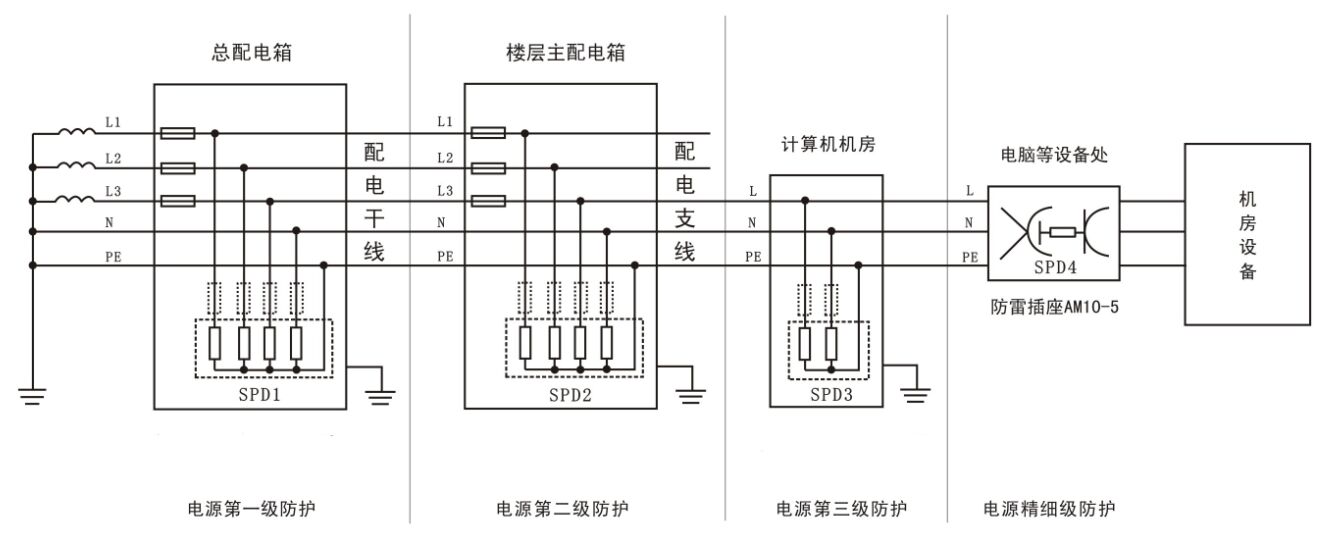

多级防雷方案图参考：
1、配电系统第一级防雷：

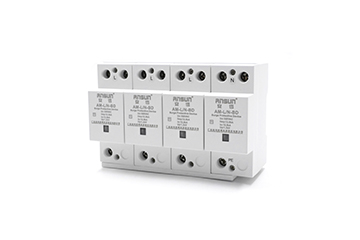

一级防雷器做为加油站所有用电设备的第一级保护，安装在加油站380V低压总进线柜，总断路器（熔断器）后，可选用B+D复合型一级电源电涌保护器型号AM-L/N-BD 4P,通流量大，残压低，用于整个加油站所有用电设备的第一级防雷保护，也可选配防爆型电源防雷箱单独安装。
推荐安装导线面积：火线零线用10平方线缆，地线采用≥16平方线缆。前端后备保护开关满足小于总线路开关额定电流的情况下，推荐使用100A左右熔断器。
品牌：安迅ANSUN
型号：AM-L/N-BD 4P
主要参数：最大持续工作电压：320V AC
冲击放电电流：12.5kA（10/350μs波形）
保护水平:1.2kV
保护模式：L1/L2/L3，N-PE
响应时间：≤25ns
外形尺寸：95×144×65mm
2、配电系统第二级防雷
第二级防雷选用T2试验防雷产品，安装在加油站便利店、加油机控制分配电柜等后级配电箱内（总配电箱后续的配电柜均可以用二级防雷器），分别并联安装

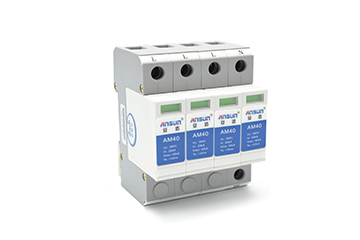

一套模块化电源防雷器，型号：AM40A作为用电设备的第二级防雷保护。
推荐安装导线面积：火线零线≥2.5平方线缆，地线采用≥6平方线缆。前端后备保护开关满足小于总线路开关额定电流的情况下，使用32A~60A的空开即可。
品牌：安迅ANSUN
型号：AM40/4P
主要参数：最大持续工作电压：385V AC
标称放电电流：20kA（8/20μs）
最大通流容量：40kA（8/20μs）
保护水平:1.8kV
保护模式：L1/L2/L3，N-PE
响应时间：≤25ns
外形尺寸：95×72×65mm
3、第三级电源防雷

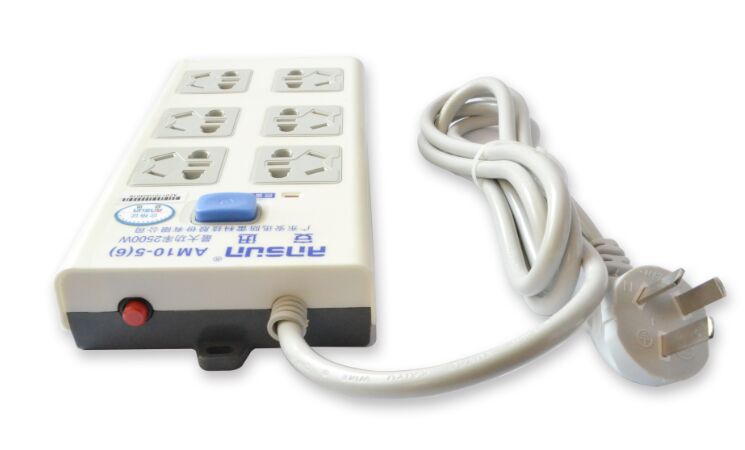

第三级电源防雷为末级防雷，起到精细保护的效果。在加油站的中控主机、收银台、监控电脑等终端电子设备前，安装安迅ANSUN电源防雷插座AM10-6，用于这些设备的电源末级精密防护。
品牌：安迅ANSUN
型号：AM10-6
主要参数：最大持续工作电压：255V AC
标称放电电流：5kA（8/20μs）
最大通流容量：10kA（8/20μs）
保护水平:0.9kV
保护模式：L1/L2/L3，N-PE
响应时间：≤25ns
二、网络系统防雷
如果网络线路均在室内走线，可以不对网络设备网口进行防护，当有网络线路从室外进入室内或从室内引到室外的情况需做网线的防雷保护，

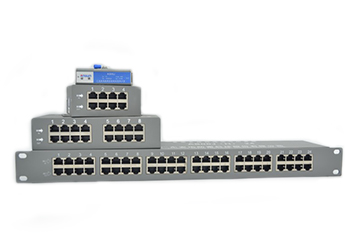

可选用单口千兆网络防雷器AS05JH，适用于100M,1000M传输速率，串联在网线，防止浪涌经网线侵入造成设备损坏。16 / 24路网络防雷箱型号AS05JH-16 / AS05JH-24
品牌：安迅ANSUN
型号：单口网络防雷器AS05JH，16路网络防雷器型号AS05JH-16
主要参数：最大持续工作电压：5V
通流容量：5kV&2.5kA（1.2/50μs）
保护水平:20V
响应时间：1ns
传输速率：1000Mbps
插入损耗：≤0.5dB
保护线路：1~8芯
接头形式(IN/OUT) ：RJ45
三、监控系统防雷
目前加油站的监控摄像头一般都为网络摄像机，可在网络摄像机前端假装电源网络二合一防雷器对摄像机进行保护，电源网络二合一防雷器是摄像机专用防雷器，串联在摄像机电源线及网线中，集成式设计更方便安装。
品牌：安迅ANSUN
型号：AJ2C
主要参数：最大持续工作电压：12V，24V，220V可选
标称放电电流：5kA（8/20μs）
最大通流容量：10kA（8/20μs）
保护水平:20V
响应时间：1ns
传输速率：100Mbps
插入损耗：≤0.5dB
保护线路：1~8芯
接头形式(IN/OUT) ：电源压接式，信号RJ45
摄像机引回机房交换机的网线，在交换机处也需要安装网络防雷器（信号防雷需两端保护）。可选用百兆网络防雷器AS05J，适用于100M传输速率，串联在网线，防止浪涌经网线侵入造成设备损坏。百兆16 / 24路网络防雷箱型号AS05J-16 / AS05J-24
