浪涌保护器怎么选型？参数大小、规格型号一文详解！

大家在选择浪涌保护器的时候是不是有很多疑问？浪涌保护器选型的标准依据是什么？参数大小、规格型号怎么选？一级二级三级浪涌保护器用多大的？

安迅防雷从以下内容，给大家介绍一些常用的浪涌保护器选型知识。

前言：浪涌保护器选型需满足防雷标准验收要求及产品实际防护需求！

选型依据标准：
GB50057-2010《建筑物防雷设计规范》
GB50343-2012《建筑物电子信息系统防雷技术规范》
IEC61312《雷电电磁脉冲的防护》
GB/T 18802.11-2020《低压电涌保护器(SPD) 第11部分：低压电源系统的电涌保护器 性能要求和试验方法》
(IEC 61643-11 :2011,Low-voltage surge protective devices- Part 11:Surge protective devices connected to low-voltage power systems-Requirements and test methods , MOD)

广东安迅防雷科技股份有限公司版权所有，转载需授权

浪涌保护器选型目录：

一、浪涌保护器一级二级三级、B级C级D级、T1级T2级的含义；
二、浪涌保护器最大持续工作电压Uc的选择；
三、浪涌保护器通流容量大小（Iimp、In、Imax）的选择；
四、后备保护熔断器开关及安装接线线径大小的选择；
五、SCB浪涌专用后备保护器介绍；
六、保护模式（2P,23P,4P,3+NPE,1+NPE）的选择以及接线图参考；
七、保护水平Up的选择；
八、远程遥信报警接口（干接点）说明；
九、通用复合型浪涌保护器资料；

一、浪涌保护器一级二级三级、BCD级、T1级T2级的含义

1、一级电源防雷器，按国标都是指的是T1试验的浪涌保护器（AM-10/350、AM-L/N-BD系列属于一级浪涌保护器）
2、二级电源防雷器，按国标指的是T2试验≥40kA的浪涌保护器（AM40、AM60、AM80系列属于二级浪涌保护器）
3、三级电源防雷器，一般指的是20kA的浪涌保护器（AM20系列属于三级电源防雷器）
4、B级浪涌保护器，包含T1试验的浪涌保护器及T2试验60kA及以上通流量的浪涌保护器
  （AM-10/350、AM60、AM80、  AM100、AM120、AM160系列都属于B级浪涌保护器）
5、C级浪涌保护器，指的是T2试验最大通流量40kA的浪涌保护器（AM40系列）
6、D级浪涌保护器，指的是T2试验最大通流量20kA的浪涌保护器（AM20系列）
7、T1级指的是T1试验等级，测试波形为10/350μs，主要参数用冲击电流Iimp标识.
     T2级指的是T2试验等级，测试波形为8/20μs，参数用最大放电电流Imax和标称放电电流In标识。

二、浪涌保护器最大持续工作电压Uc的选择

下图为GB50057标准内的说明：电涌保护器的最大持续运行电压不应小于表J.1.1 所规定的最小值；在电涌保护器安装处的供电电压偏差超过所规定的10%以及谐波使电压幅值加大的情况下，应根据具体情况对限压型电涌保护器提高表J.1.1 所规定的最大持续运行电压最小值。

注意浪涌保护器的最大持续工作电压Uc，是按相电压来计算的，这也是为什么很多一级浪涌保护器的Uc值为255V~320V，却可以用于三相380V系统。同理，Uc385V的浪涌保护器也可以用于三相400V、420V、440V系统。

安迅防雷提供交流系统多种最大持续工作电压浪涌保护器供选择，比如最大持续工作电压：150VAC、275VAC、385VAC、420VAC、460VAC、510VAC、750VAC、800VAC、1000VAC、1500VAC等等。

在国内常规的单相220/230V三相380/400V系统中建议选择Uc275V~385V的产品。其他一些特殊应用场景比如480VAC，690VAC等系统需要配置其他电压产品。

---

三、浪涌保护器通流容量大小（Iimp、In、Imax）的选择

1、通流量参数定义：

冲击电流Iimp：测试波形为10/350μs，为T1类测试，一级浪涌保护器必须具备此参数，测试值通常为：12.5kA、15kA、25kA、50kA；

标称放电电流In：测试波形为8/20μs，为T2类测试，测试值通常为：10kA、20kA、30kA、40kA、50kA、60kA等；

最大放电电流Imax：测试波形为8/20μs，为T2类测试，测试值通常为In的两倍，比如20kA、40kA、60kA、80kA、100kA、120kA等

2、多级浪涌设计大小选型配置

配电系统防雷按标准要求应采用分级配置，第一级保护应能承受绝大部分雷电流，第二级配置泄放残余的雷电流，限制设备端的残余电压，同时与第一级保护配合。

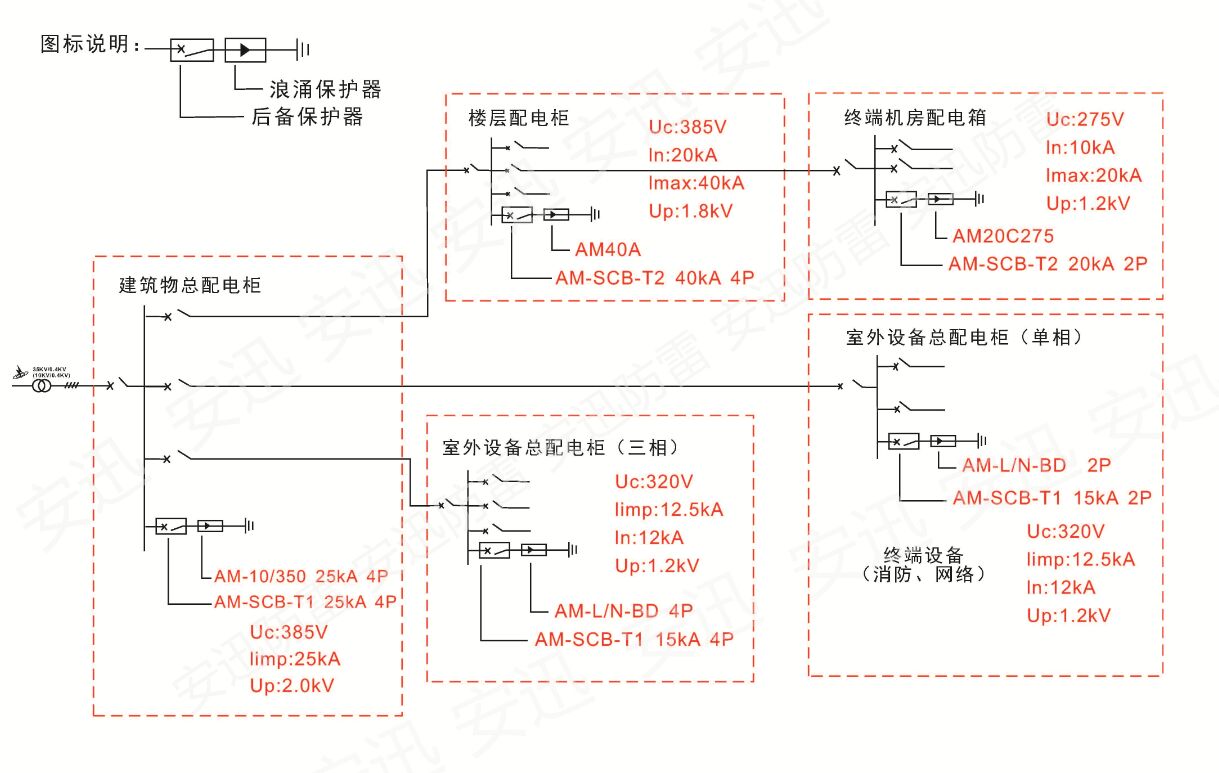

浪涌保护器一般为并联式安装，不受系统的功率影响，可参考下列一二三级浪涌保护器型号规格参数图。

①、建筑物总配电柜电源第一级防护：
GB50057-2010建筑物防雷设计规范要求：在电源引入的总配电箱处应装设Ⅰ级试验的电涌保护器。电涌保护器的电压保护水平值应小于或等于 2.5 kV。每一保护模式的冲击电流值Iimp，当无法确定时，冲击电流应取≥ 12.5 kA。
GB50343-2012建筑物电子信息系统防雷技术规范中要求，最高级别建筑物的一级浪涌保护器，其冲击电流Iimp应≥20kA，安迅推荐25kA的产品，满足所有要求。

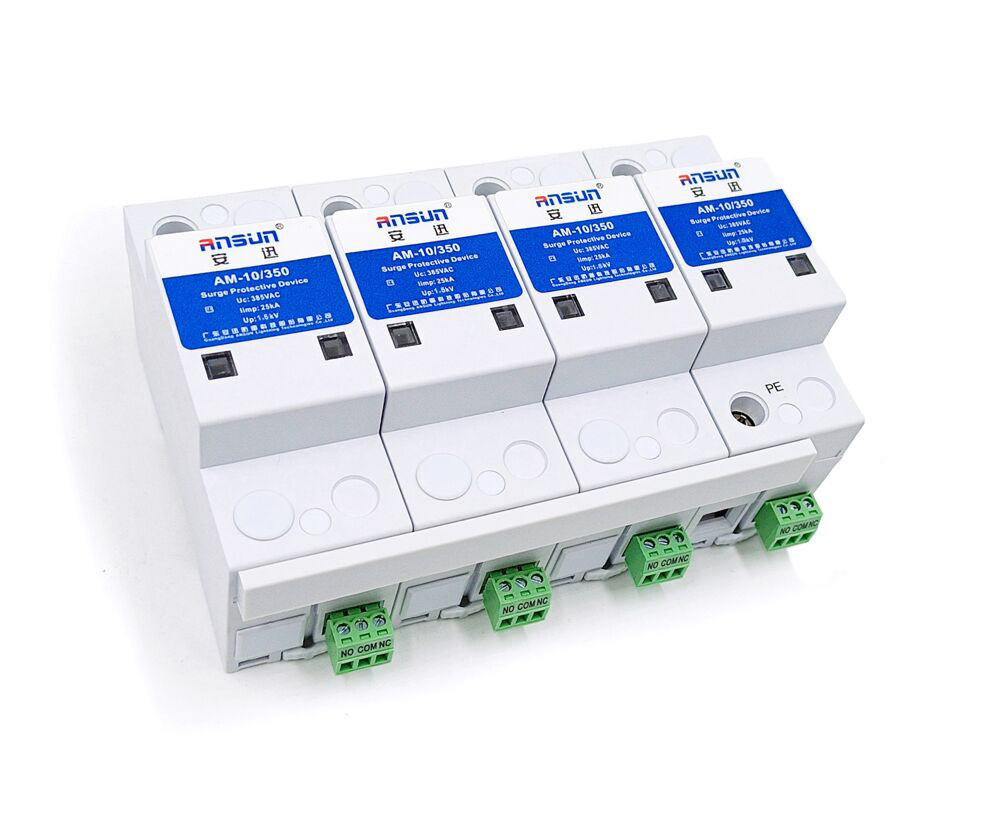

推荐型号：AM-10/350
主要参数：
品牌：安迅ANSUN
最大持续工作电压：385V AC
冲击电流Iimp:25kA (10/350μs)
标称放电电流In:25kA (8/20μs)
保护水平：≤1.5kV
保护模式：4P、3P+N、3P、2P、1P+N可选
响应时间：≤25ns
推荐接线线径：L/N （10mm2）； PE（16mm2）
推荐后备保护熔断器额定电流值：：100~125A
详细参数点击查看：https://www.ansunspd.com/products/472.html

②室外设备总配电柜一级浪涌选型
室外设备总柜按防雷分区应选择一级浪涌保护器，但因无法设计多级浪涌保护，内部浪涌保护器残压会全部加载到设备上，如果选择常规的一级浪涌保护器Up≤2.5kV或2.0kV的产品，Up高于设备耐压Uw值可能造成设备损坏（关于Up和Uw的关系可以查看本文第七条）。
所以安迅防雷推荐选用保护水平Up≤1.2kV的一级浪涌保护器，满足防雷标准的情况下，低残压设计能更好的保护设备。

推荐型号：AM-L/N-BD
主要参数：
品牌：安迅ANSUN

最大持续工作电压Uc：320VAC

冲击电流 limp(10/350μs)：12.5kA

标称放电电流In(8/20μs)：12.5kA

保护水平Up:1.2kV

组合方式：4P、3P、3+NPE、2P、1P+N

响应时间：≤25ns
推荐接线线径：L/N （10mm2）； PE（16mm2）
推荐后备保护熔断器额定电流值：：100~125A
详细参数点击查看：https://www.ansunspd.com/products/657.html

③、电源第二级防护：


第二级浪涌保护器选用T2试验(8/20μs测试波形)参数的产品。
我们建议配电柜主开关100A以下选AM40系列浪涌保护器（Uc:385V、In:20kA、Imax:40kA、Up:1.8kV、4P）
100A及以上选AM80系列浪涌保护器（Uc:385V、In:40kA、Imax:80kA、Up:2.1kV、4P）

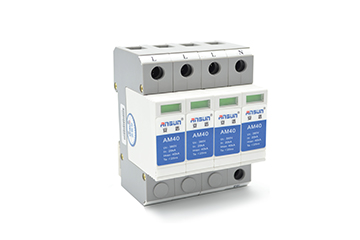

二级浪涌推荐型号：AM40A
品牌：安迅ANSUN

主要参数：
最大持续工作电压Uc：385V AC
标称放电电流In：20kA（8/20μs）
最大通流容量Imax：40kA（8/20μs）
保护水平Up：1.7kV(In)
保护模式：L1/L2/L3，N-PE
响应时间：≤25ns
外形尺寸：95×72×65mm
推荐接线线径：L/N≥2.5mm²； PE≥6mm²
推荐后备保护开关额定电流值：32~60A
更多二级浪涌保护器点击连接进入：http://www.ansunspd.com/jiaoliudianyuanfangleiqi/



④、电源第三级防护：
第三级一般为单相电源浪涌保护器，第三级选用T2试验(8/20μs测试波形)参数的产品，最大通流容量（Imax）20kA,标称通流容量（In），最大持续工作电压275VAC,保护水平Up:1.2kV。

第三级防雷单相供电系统推荐型号：AM20C275
品牌：安迅ANSUN

主要参数：
最大持续工作电压Uc：275V AC
标称放电电流In：10kA（8/20μs）
最大通流容量Imax：20kA（8/20μs）
保护水平Up:1.2kV
保护模式：L，N-PE
响应时间：≤25ns
外形尺寸：95×36×65mm
接线线径：L/N≥2.5mm²； PE≥6mm²
推荐后备保护开关额定电流值：16A空开

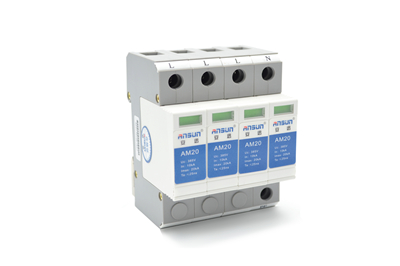

第三级防雷三相供电系统推荐型号：AM20A
品牌：安迅ANSUN

主要参数：
最大持续工作电压：385V AC
标称放电电流：10kA（8/20μs）
最大通流容量：20kA（8/20μs）
保护水平:1.5kV
保护模式：L1，L2，L3，N-PE
响应时间：≤25ns
外形尺寸：95×72×65mm
接线线径：L/N≥2.5mm²； PE≥6mm²
推荐后备保护开关额定电流值：16A空开

⑤、电源第四级防护：
第四级电源防雷防护一般选用电源防雷插座，对设备起到精细保护：可参考选型：http://www.ansunspd.com/dianyuanfangleichazuo/

---

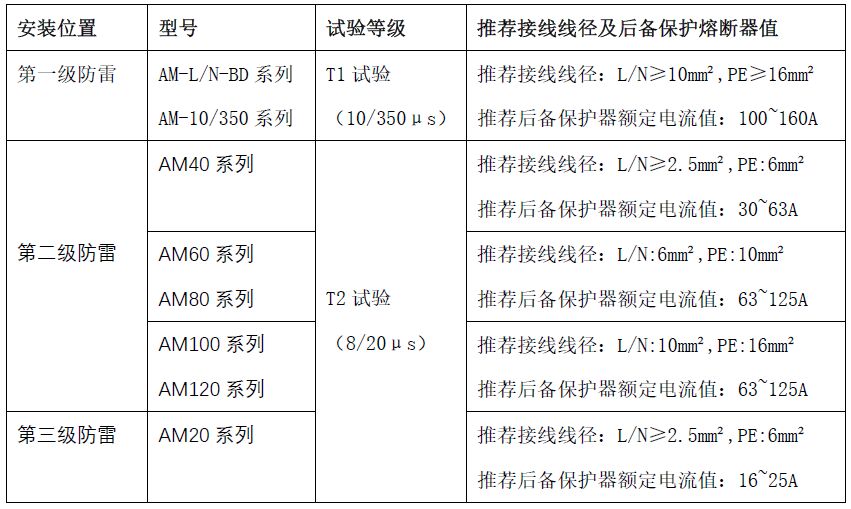

四、后备保护开关熔断器额定电流值及安装接线线径大小的选择

 注：浪涌保护器后备保护开关F2需不大于线路主开关F1额定电流值（F1及F2位置示意图可参考第六项接线图）。

---

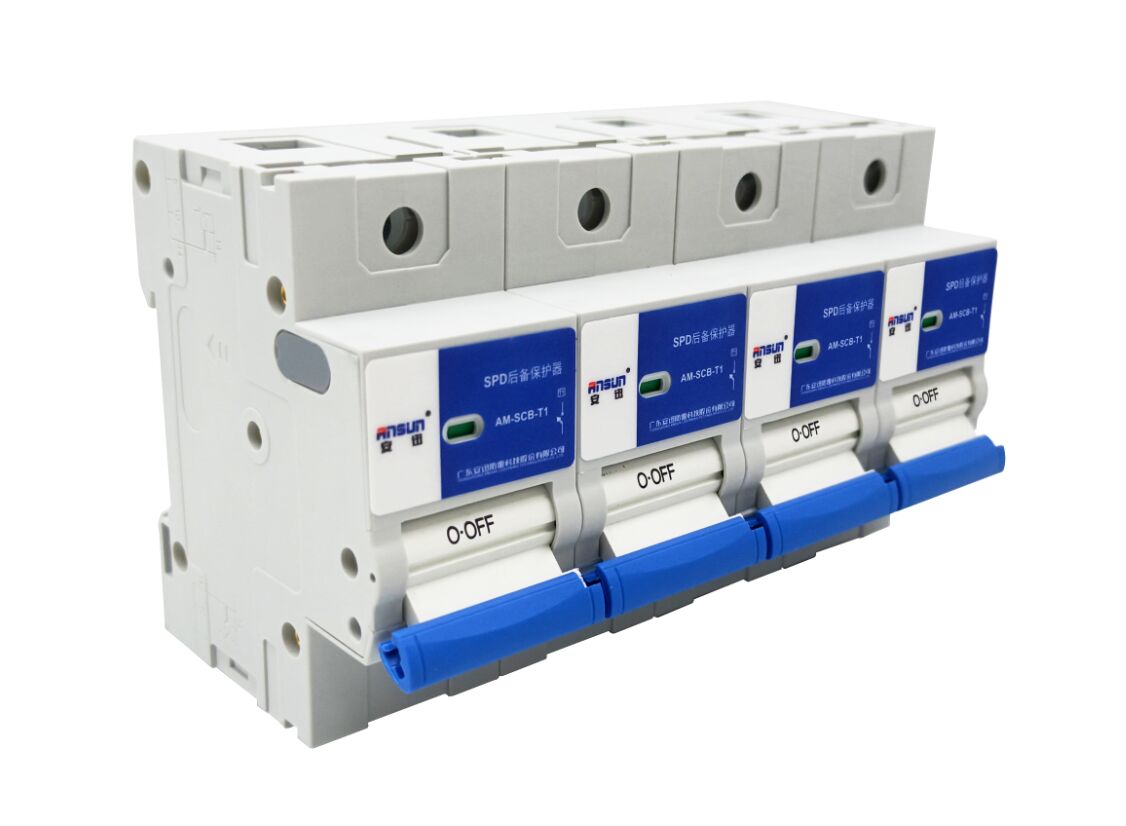

五、SCB浪涌专用后备保护器介绍

适用范围：

该产品和浪涌保护器配套使用,串联于浪涌保护器前端线路,作为浪涌保护器后备保护开关。

当浪涌保护器故障时，将浪涌保护器从电网脱离开，防止浪涌保护器故障造成供电系统故障。



性能特点：

①能够耐受与SPD相对应的limp或lmax而不断开，协助浪涌保护器正常工作。

②可切断幅值最高达100KA的 高短路电流，保护SPD免受TOV损坏。

③可在极短的时间内切断3A以上的低短电流，阻止SPD起火。

④残压低，相应的SPD整体保护水平Up更低，设备可以得到更好的保护。



更详细资料参考：https://www.ansunspd.com/SCB/


---

六、浪涌保护器保护模式（2P,  3P, 4P, 3+NPE, 1+NPE）的选择以及接线图参考。



A代表浪涌保护器由四个压敏电阻模块组成，适用于TN-S系统，代表型号AM40A、AM80A等；
B代表浪涌保护器由三个压敏电阻模块及一个放电间隙模块构成，三个压敏电阻模块并在相线与中性线之间，放点间隙模块并在中性线与地线之间，适用于TT系统，代表型号AM40B、AM80B等；
C代表浪涌保护器由二个压敏电阻模块构成，适用于单相TN供电系统，代表型号AM40C、AM80C等；
D代表浪涌保护器由一个压敏电阻模块及一个放点间隙模块构成，适用于单相TT供电系统，代表型号AM40D、AM80D等；
E代表浪涌保护器由三个压敏电阻模块构成，三个压敏电阻并在相线与地线之间，适用于IT系统及TN-C系统，代表型号AM40E、AM80E等；

接线方式参考（以AM40结构为例）：


Up值的大小和浪涌保护器的残压值相近（但是Up不是残压），当浪涌保护器动作后，还会有一部分残余电压会加载到设备端。

所以一般要求浪涌保护器的电压保护水平Up，小于设备耐冲击电压值Uw，考虑到还有接线造成的残压提升，建议浪涌保护器的Up≤Uw*0.8。

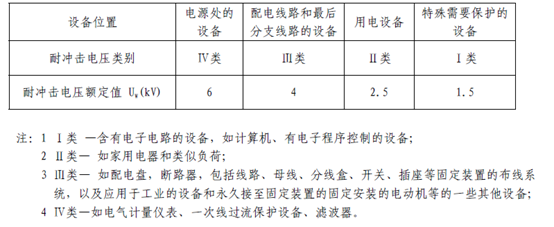

根据IEC60364-4和GB50057-2010，建筑物内 220/380V配电系统中设备绝缘耐冲击电压额定值分为4类:

防雷标准对浪涌保护器Up的要求一般为：

①总进线柜一级浪涌保护器Up≤2.5kV

②后级配电柜二级防雷器Up未做强制要求，一般选1.7kV或者2.1kV

③机房等环境末级防雷Up≤1.2kV

在同等情况下，Up值越低越好

---

八、遥信报警接口（干接点）说明

需要远程监控浪涌保护器劣化状态时，可选带报警的产品。

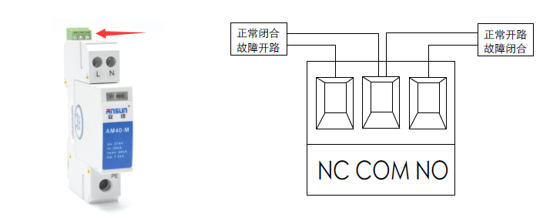

带报警指的是浪涌保护器可以配一个遥信报警端子（干接点），可选择开路告警端口或短路告警端口，当浪涌保护器出现损坏，可以输出常开或常闭的开关量信号，如下图所示：

---

九、通用型浪涌保护器（一二三级均可使用同一型号）；

为方便客户选型及更好的保护设备，安迅防雷推出B+D型复合型浪涌保护器，通流容量大，残压水平低，一二三级均可安装同一型号，满足国标防雷验收及设备保护要求。

轻松选型，验收无忧，防护效果更优秀！

在选择时根据配电制式选择合适的组合模式即可：

型号：

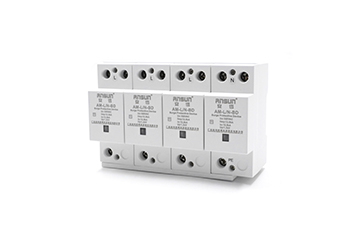

AM-L/N-BD 4P（适合TN-S供电系统）

AM-L/N-BD 3P+N (适合TT供电系统)

AM-L/N-BD 3P (适合TN-C及IT系统)

AM-L/N-BD 2P（TN单相供电系统）

AM-L/N-BD 1P+N（TT单相供电系统）



详情可以点击查看：https://www.ansunspd.com/products/657.html
