安全注意事项
·当防雷箱安装于最终系统时，必须执行标准 GB4943（EN60950，IEC60950）的所有要求。
·设备应当由被授权的专业人员安装。安装时必须断开电源，严禁带电操作，以防发生意外。
适用范围
·电源防雷箱适用于电力设备防雷保护， 能为有效记录雷击和浪涌次数提供依据；
·广泛应用于通讯类机房、计算机机房、通信、电力、厂矿、金融、民航、铁路等系统的主电源防雷击及过电压保护；
·建筑物总配电室，须安装第一级防雷设施的环境；
·无人执守但须安装第一级带遥信指示的防雷设备的环境；
·需要有第一级防雷失效指示、报警指示及雷电泄放记录的环境；
·小面积但要求两级电涌保护的环境。
性能特点
· 采用最新热脱离技术，彻底避免火灾
· 两级防护，通流量大，残压低， 响应时间快
· 采用特殊冲击熔片，具有高可靠性
· 自带远程告警干接点，便于远程监控
· 配备雷电计数器，准确记录雷击次数
· 带有模块告警指示灯，提供模块劣化指示
· 带有电源状态指示灯，指示防雷器工作状态
· 采用温控保护电路，内置热保护，工作稳定可靠
· 核心元件采用国际知名品牌，性能优异
· 可以实现凯文接线；结构严谨，安装方便，维护简单
· 工艺考究，能在酸、碱、尘、盐雾及潮湿等恶劣环境下长期工作
主要技术参数
|
型号
|
AX100ABC
|
AX100BBC
|
AX100CBC
|
AX100DBC
|
|
标称工作电压Un
|
380V
|
|||
|
最大持续工作电压Uc
|
385V
|
|||
|
标称放电电流
(In 8/20μs)
|
前级：50KA 后级：20KA
|
|||
|
最大放电电流
(Imax 8/20μs)
|
前级：100KA 后级：40KA
|
|||
|
保护模式
|
L1，L2，L3，N-PE
|
L1，L2，L3-N，N-PE
|
L,N-PE
|
L-N,N-PE
|
|
保护水平Up
(8/20μs In)
|
≤1200V
|
|||
|
响应时间
|
≤25ns
|
|||
|
雷电计数
|
0-99
|
|||
|
遥信端子
|
COM公共点 、NO常开 、 NC常闭
|
|||
|
外形尺寸(mm)
|
450*340*130
|
|||
|
接线线径
|
10-25mm2
|
|||
|
防护等级
|
IP20
|
|||
|
安装方式
|
户内壁挂式
|
|||
|
工作环境
|
环境温度：－40℃～＋85℃； 相对湿度：≤95%（25℃）；海拔≤3km
|
|||
|
注：产品规格可能不定期更新，请咨询安迅公司了解详情。
|
||||

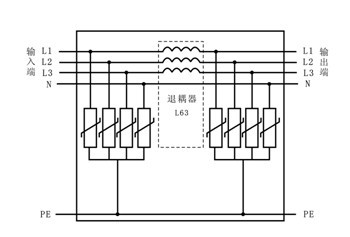

产品原理图-以AX100ABC为例
