浪涌抑制滤波器带2级防雷模块，配备电源指示、防雷指示、劣化报警及指示、雷击计数器、防雷熔断丝、滤波器等,SPD模块采用采用B+D复合型一级浪涌保护器及限压型二级浪涌保护器组合。
适用范围：
安迅浪涌抑制滤波器-复合型滤波
电源防雷箱主要安装在配电房、配电柜、交流配电屏、开关箱和其它重要设备、容易遭受雷击设备的电源进线处,以保护设备免遭沿电源线路侵入的雷击过电压造成的损害;可广泛应用于通信、电力、交通、金融、铁路、民航等系统的主电源防护。
·复合型电源防雷箱广泛应用于通信、电力、厂矿、金融、民航、铁路等系统的主电源防雷击及过电压保护；
·建筑物总配电屏，配电柜，配电箱，须安装第一级防雷设施的环境；
·无人执守但须安装第一级带遥信指示的防雷设备的环境； 需要有第一级防雷失效指示及报警指示及雷电泄放记录环境；
·小面积但要求两级电涌保护的环境；
·需要滤波+防雷的使用环境。
产品性能参数及特点：
性能特点：
· B+D级保护通流量大，残压极低，响应时间快；
· 采用最新灭弧技术，彻底避免火灾；；
· 采用温控保护电路，内置热保护；
· 自带远程告警干接点，便于远程监控；
· 配备雷电计数器，准确记录雷击次数；
· 带有电源状态指示灯，指示防雷器工作状态；
· 核心元件采用国际知名品牌，性能优异；
· 结构严谨，工作稳定可靠；
·带滤波功能。
Specification
|
IEC 61643-11 Ratings |
|
Model |
AM-L/N-X |
|
Max Continuous Operating Voltage (Uc) |
320VAC |
|
discharge current（Preceding Stage） |
L-N：12.5kA(10/350μs) N-PE：50kA(10/350μs) |
|
Nominal discharge current（Backward Stage） |
L-N：50kA(8/20μs) N-PE：60kA(8/20μs) |
|
Protected Mode |
L1,L2,L3-N,N-PE |
|
Rated Load Current (IL) |
63A |
|
Filtering |
-40 dB @ 100 kHz |
|
Protection level |
≤1200V
|
|
Response time |
≤25ns |
|
Lightning counter |
0～99 |
|
Dimension（mm） |
450*340*130
|
|
Connecting diameter(mm2） |
10-25 mm² |
|
Protection Level |
IP20 |
|
Installation |
indoor wall hanging |
|
Working conditions |
Temperature:－40～＋85℃； Relative humidity:≤95％(25℃); Elevation≤3km |
|
Note: For latest information, please contact ANSUN company |

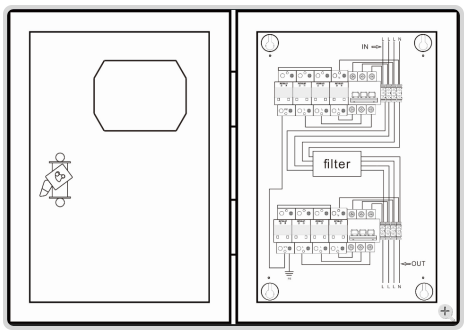

Wiring Diagram
