浅析光伏发电系统防雷器的作用，原来这么简单！

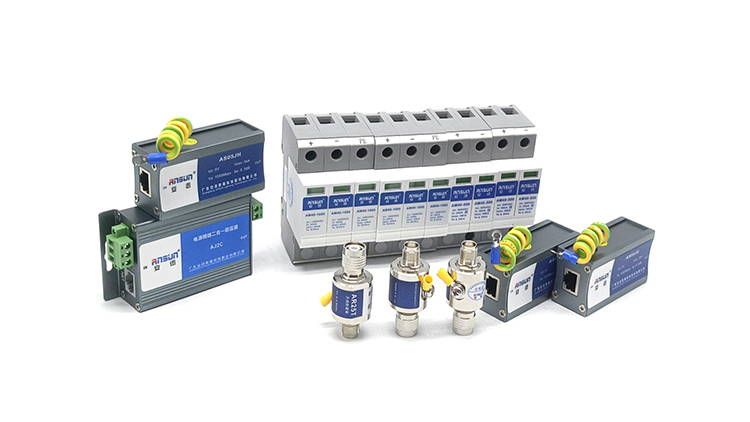

防雷器内部主要由热感断路器和金属氧化物压敏电阻组成。其作用是防止因雷电电涌侵入和闪电感应对光伏电气系统和电子系统造成损害。所以光伏发电系统安装避雷器有助于提高整个发电设备系统安全、高效运行，减少运维成本。

雷击对光伏发电系统的危害
1、太阳电池组件：太阳电池板是太阳能发电系统中价值最高的核心部分，其所在位置极易遭受具有强大的脉冲电流、炽热的高温、猛烈的电动力的直击雷的冲击而导致整个系统瘫痪。
2、光伏控制器：光伏控制器的作用是控制整个系统的工作状态，并对蓄电池起到过充电保护、过放电保护的作用。当系统遭受到雷击或是过电压损坏时会出现无法正常工作、缩短蓄电池使用寿命、容量降低，重则导致蓄电池爆炸，造成对整个系统的损坏和人员伤亡。
3、蓄电池：光伏发电系统通常采用铅酸蓄电池，其作用是在有光照时将太阳电池板的电能储存起来，然后在有需要时再释放出来。当系统遭受到雷击时过电压入侵到蓄电池时轻则损害蓄电池、缩短电池的使用寿命，重则导致电池爆炸，引起严重的系统故障和人员伤亡。
 4、逆变器：太阳能的直接输出电压要转变为电器提供电能，需要将太阳能光伏发电系统所发出的直流电能转换成交流电能。如果逆变器损坏将会出现用无法工作、电压过高将直接烧毁用电设备。 光伏系统防雷器主要技术参数的选型
1、最大持续工作电压
在选择光伏防雷器的最大持续工作电压值时，除了符合相关标准要求外，还应考虑到安装电网可能出现的正常波动及可能出现的最高持续故障电压。
2、残压
在确定选择防雷器的残压时，单纯考虑残压值越低越好并不全面，并且容易引起误导。首先不同产品标注的残压数值，必须注明测试电流的大小和波形，才能有一个共同比较的基础。一般都是以20ka(8／20μs)的测试电流条件下记录的残压值作为防雷器的标注值，并进行比较。其次对于压敏电阻防雷器选用残压越低时，将意味着最大持续工作电压也越低。因此，过分强调低残压，需要付出降低最大持续工作电压的代价，其后果是在电压不稳定地区，防雷器容易因长时间持续过电压而频繁损坏。通常残压在2kv以下(20ka、8／20μs)，就能对用户设备提供足够的保护。
3、报警功能
为了监测防雷器的运行状态，当防雷器出现损坏时，能够通知用户及时更换损坏的避雷器模块。防雷器一般都附带各种方式的损坏指示和报警功能，以适应不同环境的不同要求。
（1）窗口色块指示功能：该功能适合有人值守且天天巡查的场所。避雷器正常时，该窗口是绿色；当防雷器损坏时，该窗口变为红色，提示用户及时更换。
（2）声光信号报警功能：该功能适合在有人值守的环境中使用。声光信号报警装置是用来检查避雷模块工作状况，并通过声光信号显示状态的。当防雷器损坏时控制模块立刻发出一个高音高频报警声，状态显示灯由绿变为红。更换后，状态显示灯显示为绿，表示防雷器模块正常工作，同时报警声音关闭。
（3）遥信报警功能：遥信报警装置主要用于对安装在无人值守或难以检查位置的避雷器进行集中监控。
（4）遥信及电压监控报警功能：对加在防雷器上的电压进行监控，当系统有任意的电源电压下降或防雷器后备保护断路器(或熔断器)动作以及防雷器模块损坏时，远距离信号系统均会立即记录并报告。该装置主要用于三相电源供电系统。
光伏系统的避雷是光伏最重要却最容易忽视的问题之一，但作为户外型光伏系统，在夏季遇到雷雨情况是不可避免的，如果光伏电站没有良好的防雷保护，被雷击的概率极高，甚至会引起火灾和人身财产损失。因此防雷器在光伏电站的建设中尤其重要，直接影响整个系统的使用功能、安全和使用寿命。
