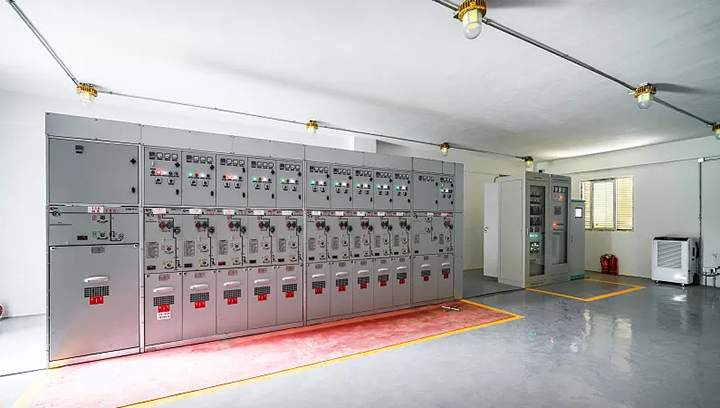

说到变电所的防雷和接地设计，从事电气设计行业多年的技术设计人员非常清楚，但仍有许多电气设计人员仍然缺乏这方面的知识。众所周知，
防雷和接地知识广泛应用于建筑领域，变电所是供电系统的重要组成部分。一旦发生雷击事故，将导致大面积停电，电气设备的内绝缘损坏，大部分无法自行恢复。那么如何设计变电所的防雷和接地呢？需要了解哪些设计规范？
避雷网、避雷带、防雷器基本作用
1.避雷网
避雷网用于保平顶或斜顶屋面且屋顶面积较大的建筑物。
先是沿屋顶边缘及凸出物的边缘设置避雷线,避雷线一般用￠12~￠16mm的镀锌圆钢制成,并用同径圆钢或专用卡子支持(卡子为避雷线预埋),然后在屋顶同样用￠12~￠16mm镀锌圆钢将屋外分成6x6m或6x10m或10x10m的方格；
2避雷带
避雷带也称均压环,用于防止高层建筑的立面和侧面遭雷击。
避雷带一般用￠12mm圆钢或12mmx4mm扁钢埋入建筑物圈梁的外皮上,并与柱子的主筋可靠焊接,同时建筑物四周墙壁上的金属窗、金属构架必须与避雷带多点可靠连接;避雷网与避雷带应有可靠接地,单独接地时,接地电阻应小于10Q,一般可与主接地网相连接。
3、防雷器
一级
防雷器做为变电站所有用电设备的第一级保护，安装在变电站380V低压总进线柜，总断路器（熔断器）后，可选用B+D复合型一级电源电涌保护器型号AM-L/N-BD 4P,通流量大，残压低，用于整个变电站所有用电设备的第一级防雷保护，也可选配防爆型电源防雷箱单独安装。
推荐安装导线面积：火线零线用10平方线缆，地线采用≥16平方线缆。前端后备保护开关满足小于总线路开关额定电流的情况下，推荐使用100A左右熔断器。
品牌：安迅ANSUN
型号：AM-L/N-BD 4P
主要参数：最大持续工作电压：320V AC
冲击放电电流：12.5kA（10/350μs波形）
保护水平:1.2kV
保护模式：L1/L2/L3，N-PE
响应时间：≤25ns
外形尺寸：95×144×65mm

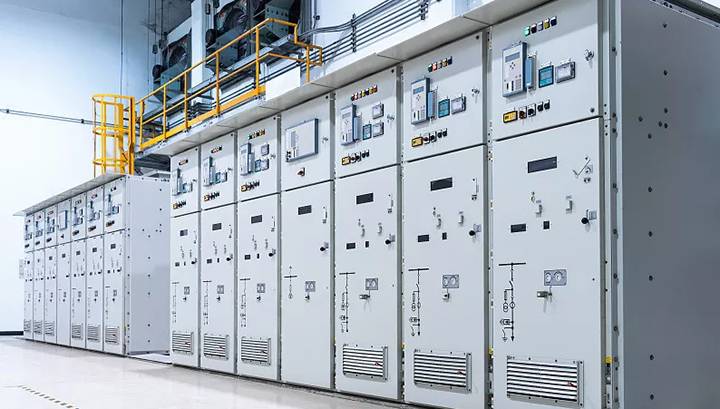

配电室接地装置布置基本要求
1、接地装置的布置
单台配电变压器中性点接地装置,一般采用扁钢将垂直接地体焊接在一起,接地体埋深为0.8m,每根垂直接地体长度为2.5m,两根垂直接地体之间距离为5m。整个接地装置的布置。
2、配电室接地装置
配电室内整个接地裝置用扁钢网装布置,根据其接地电阻的要求,分别焊接长度为2.5m的垂直接地体。接地装置的基本要求如下:
(1)接地网总接地电阻应≤4Ω,如实测不足,需扩大水平接地体范围。
(2)室外水平接地体和垂直接地体应敷设在土壤中,深度≥0.8m,接地网外缘各角应做成圆角,其半径R=3.5m,室内一层地网敷设在层底板找平层内。
(3)接地网在回填土时,应将低电阻率土壤直接覆盖水平接地体,尽量减少接地网的接地电阻。
(4)接地线应采用搭接焊接方式,其搭接长度应为扁钢宽度的2倍或圆钢直径的6倍,焊接处涂沥青防腐。
(5)所有设备安装处、构架、支架、预埋件及电缆沟接地带等均应敷设接地引线与接地网可靠焊接。
(6)室内外电缆沟内的预埋件应多处与接地网主干线相接,支架与接地网连接应可靠,设备接地引下线不得直接连接到电缆沟内的接地带上。
(7)室内地面预埋件均应与本层地网牢固连接,严禁在一个接地线中串需要接地的部分。
(8)在土建施工时,如接地网主千线与基础相碰时,主干线可适当移位或绕开,严禁将接地网主干线开断。
(9)所有接地用材料均需做热镀锌处理,接地装置的施工应符合《电气装置安装工程施工及验收规范》。
(10)从室外主地网有多点(连接处应靠近垂直接地体)用接地扁钢在粉刷层內沿内墙与屋顶避雷带可靠连接。
(11)建筑物的柱体,楼板及屋顶内的钢筋应分别引出一根与各层地网焊接。
(12)变压器接地网后再与主接地网连接,变压器接地网地下连接点至主接地网的地下连接点之间接地体的长度不小于15m。
针对不同变电所防雷设计应用采用相应的方案，可防范从雷击浪涌对各级过电压的侵袭与破坏。想要了解更多
防雷方案， 欢迎咨询安迅！
