安防弱电系统防雷接地工程非常重要，当发生设备损坏的时候才想到可能是雷击的缘故，提前做好防雷工作才是正道！
系统概述
1、所有从户外引入的、穿越各级雷电防护分区的、引入信息机房的管线均需设置SPD。电涌保护器宜安装在配电箱或信息系统的配电设备，SPD连接线全长不宜超过0.5m。室外摄像机应加装电涌保护器。
2、安防弱电系统接地采用共用接地装置，其接地电阻不应大于1Ω。各消防控制室、弱电机房、弱电竖井设专用接地板。机房、弱电竖井内的弱电设备及金属箱体等均应可靠接地。
3、专用接地线应选用铜芯绝缘导线，其线芯截面积不应小于6mm²。从机房设置专用接地干线引至接地体，应选用铜芯绝缘导线其线芯截面积不应小于25mm²。弱电间应采用专用接地线接至接地端子箱内。弱电系统防雷接地做法必须满足相关规范。
4、进、出建筑物的信号线缆（包括光缆的金属芯），宜选用有金属屏蔽层的电缆，并宜埋地敷设，在直击雷非防护区或直击雷防护区与第一防护区交界处，电缆金属屏蔽层应做等电位连接并接地。
系统技术要求
一级防雷由强电单位设计考虑，本工程主要考虑弱电系统的二级防雷及三级防雷。信号防雷主要对室外进线进行防护，防止浪涌电流对机房内的贵重设备造成损害。
1、电源防雷部分
机房内各个配电箱和UPS输出设备前端，配置的二级防雷模块；
在重要设备前装三级
防雷器，各电话、网络机房内每个机柜内为双回路UPS电源配置三级防雷器。
2、信号防雷部分
信号防雷部分主要针对进出建筑的信号线缆防雷，如室外广播、室外摄像机，室外大屏等防雷。
3、接地部分：
弱电系统接入建筑物联合接地体接地，其接地电阻不大于1Ω，弱电竖井接地干线采用40x4镀锌扁钢，40x4镀锌扁钢在弱电井道内与土建提供的接地端子采用BVR50连接。
弱电设备间内所有设备外壳必须与接地干线连接，采用BVR-1x6接地线连接至接地端子箱,机房通过BVR-25连接到就近弱电间内的弱电接地端子箱。
所有机房内采用40x4铜排均压环，与机房内土建提供的接地端子连接。各机房的直流地网单独从MEB端子引BVR50线接地。

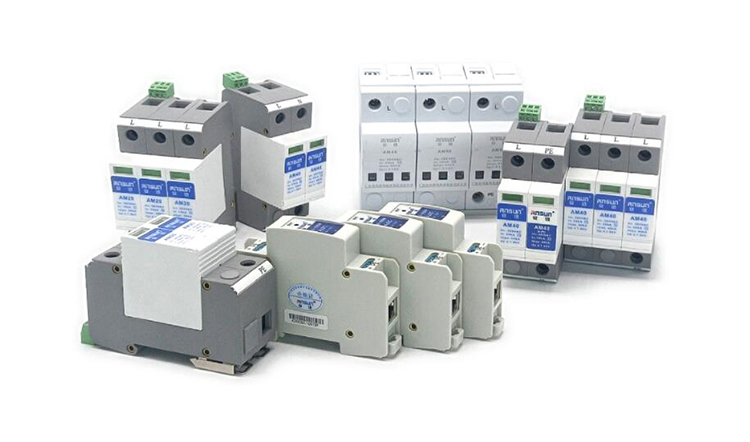

防雷器类型技术参数
二级防雷器
三相四线、热脱扣、短路保护熔丝、智能模糊工作状态判断（热备份）、雷击记数、阻燃防爆、遥信输出
三级防雷器
三相四线C级保护，持续耐压：385V；最大放电电流（单片）：40KA；标称放电：20KA；保护电压：<1.9KA；响应时间：<25ns
三级电源防雷器
持续耐压：320V；最大放电电流（单片）：20KA；标称放电：10KA；保护电压：<1.5KA；响应时间：<25ns
网络信号防雷器
放电电流：500A；导通电压：10V；防护电压：10V；接口形式：RJ45；响应时间：<1ns；插入损耗：<-0.5db(100M)
广播信号防雷器
最大放电电流：15KA；标称放电：5KA；工作电压：110V；持续耐压：170V；保护电压：800V；安装方式：并联
摄像机电源防雷
最大放电电流：20KA；标称放电：10KA；工作电压：24V；工作电流：5A；保护电压：60V；安装方式：串联；
适用于摄像机12V电源保护
摄像机电源防雷
最大放电电流：20KA；标称放电：10KA；工作电压：24V；工作电流：5A；保护电压：100V；安装方式：串联；
适用于摄像机24V电源保护
防雷接地工作界面：一级防雷由强电单位设计考虑，弱电井道内由土建提供的接地端子。
雷电对安防弱电系统的损害途径是多方面的，重要的是在监控系统的设计施工之前，就要考虑到监控系统所处的地理环境，设计合适的线缆布放方式、屏蔽及接地方式。总之，防雷保护设计应综合考虑，才能达到想要的效果。
