油库与加油站防雷器设计规范，守护能源安全！

雷击事故是严重的自然灾害之一。作为接收、储存和发放原油的基地，加油站和油库对确保国防和促进国民经济快速发展具有重要意义。近年来，随着社会的进步，电气化、自动化程度越来越高，雷电灾害也随之增多。2022年8月5日古巴马坦萨斯省一个石油储备基地的原油储罐因雷电击中而引发大火，大引燃了4个储罐发生爆炸。此次事故已造成1人死亡，128人受伤，其中108人已出院，消防员失踪人数更正为14人。这场火灾导致古巴40%的燃油储备被烧毁，还造成大面积停电，造成重大经济损失。由此可见，油库与加油站做好防雷设施预防工作是多么重要。


加油站监控系统防雷要求：

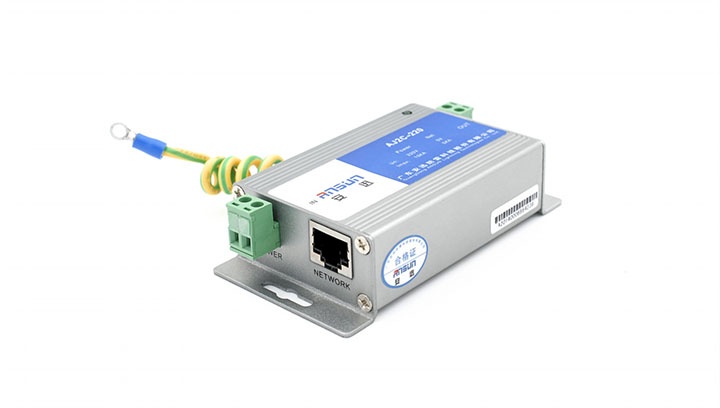

目前加油站的监控摄像头一般都为网络摄像机，可在网络摄像机前端假装电源网络二合一防雷器对摄像机进行保护，电源网络二合一防雷器是摄像机专用防雷器，串联在摄像机电源线及网线中，集成式设计更方便安装。


品牌：安迅ANSUN
型号：AJ2C
主要参数：最大持续工作电压：12V，24V，220V可选
标称放电电流：5kA（8/20μs）
最大通流容量：10kA（8/20μs）
保护水平:20V
响应时间：1ns
传输速率：100Mbps
插入损耗：≤0.5dB
保护线路：1~8芯
接头形式(IN/OUT) ：电源压接式，信号RJ45
摄像机引回机房交换机的网线，在交换机处也需要安装网络防雷器（信号防雷需两端保护）。可选用百兆网络防雷器AS05J，适用于100M传输速率，串联在网线，防止浪涌经网线侵入造成设备损坏。百兆16 / 24路网络防雷箱型号AS05J-16 / AS05J-24

加油站网络系统防雷：

如果网络线路均在室内走线，可以不对网络设备网口进行防护，当有网络线路从室外进入室内或从室内引到室外的情况需做网线的防雷保护，
可选用单口千兆网络防雷器AS05JH，适用于100M,1000M传输速率，串联在网线，防止浪涌经网线侵入造成设备损坏。16 / 24路网络防雷箱型号AS05JH-16 / AS05JH-24


品牌：安迅ANSUN
型号：单口网络防雷器AS05JH，16路网络防雷器型号AS05JH-16
主要参数：最大持续工作电压：5V
通流容量：5kV&2.5kA（1.2/50μs）
保护水平:20V
响应时间：1ns
传输速率：1000Mbps
插入损耗：≤0.5dB
保护线路：1~8芯
接头形式(IN/OUT) ：RJ45

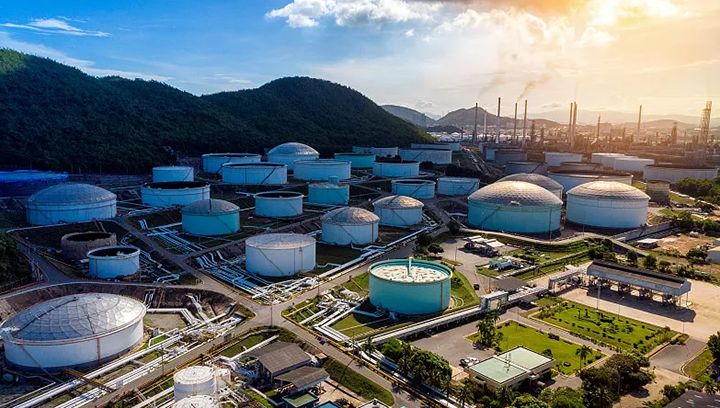

油库防雷设计规范：

石油库生产区的建筑物内供配电系统的防雷，应符合下列规定：
当电源采用TN系统时，从建筑物内总配电盘（箱）开始引出的配电线路和分支线路必须采用TN-S系统。
建筑物的防雷区，应根据现行国家标准《建筑物防雷设计规范》划分。工艺管道、配电线路的金属外壳（保护层或屏蔽层），在各个防雷区的界面外应进行等电位连接。在各个被保护的设备处，应安装使用与设备耐压水平相适应的过电压（电涌）浪涌保护器。

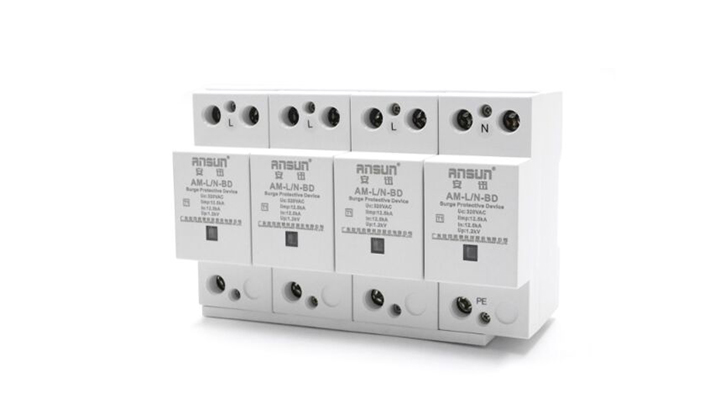

可选用安迅B+D复合型一级浪涌保护器，通流量大，残压低，保护效果好，符合防雷标准验收要求。

主要参数：
最大持续工作电压Uc：320VAC
冲击电流 limp(10/350μs)：12.5kA
标称放电电流In(8/20μs)：12.5kA
保护水平Up:1.2kV
组合方式：4P、3P、3+NPE、2P、1P+N

配套后备保护器型号：
AM-SCB-T1 12.5kA (4P/3P/2P可选）
  防雷是一门边缘科学，防雷系统必须注重科学、经济实用、耐久可靠的三个原则。现代电子设备防雷是一个复杂的问题，需要采用综合治理的方法，根据特殊情况，消除可能产生雷击的因素，尽量减少雷击威胁。
