土壤电阻率对防雷接地设计的影响

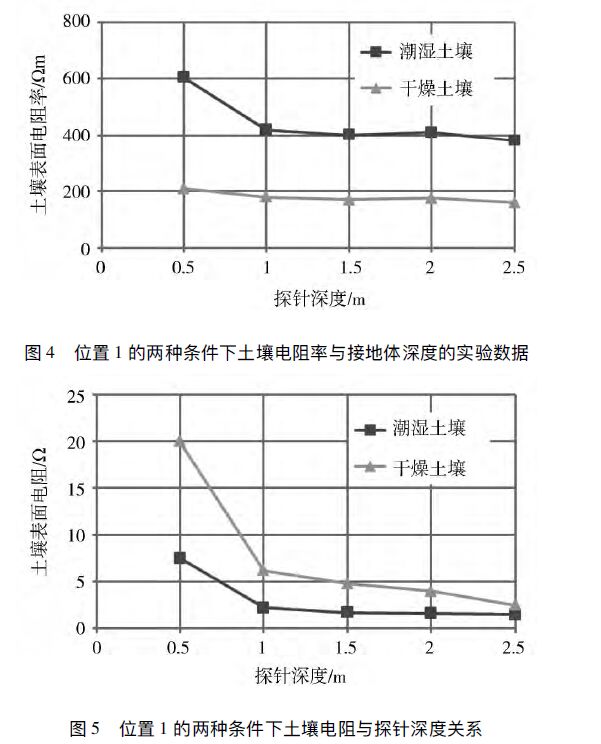

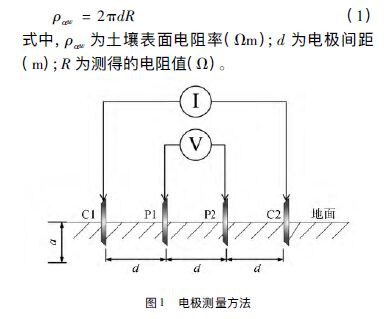

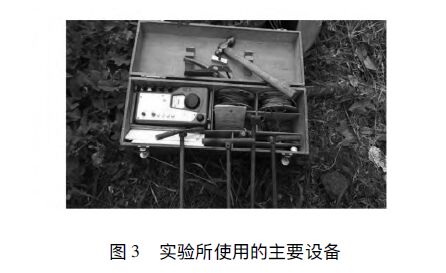

对于输电线路的防雷接地系统设计,建议使用最坏情况下极端土壤参数作为设计依据。


3土壤电阻率对防雷接地系统设计的影响

3.1 防雷接地系统的设计原则

防雷接地系统设计的基本原则是尽可能降低电力系统的接地电阻值。以输电线路为例，塔基接地电阻是防雷接地系统设计的重要参数。由前述可

知,塔基接地电阻( TFR)受以下因素影响:接地体深度、土壤含水量、土壤温度、接地体的电阻、现场土壤结构。


在设计接地系统时，如果接地点附近土壤电阻率出现超过了可接受范围的极端情况，则可以使用一些措施来改善土壤电阻:使用垂直接地体、化学处

理土壤。其中使用垂直接地体是较为经济和便捷的方法。通过如果使用单个垂直接地体还不能满足所需的接地电阻，还可以将多个垂直接地体并排插入土壤并联接入接地系统以减小接地电阻。多个垂直接地体并联的接地电阻计算方法为:

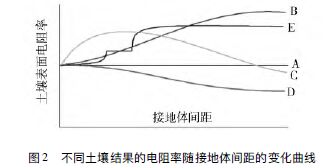

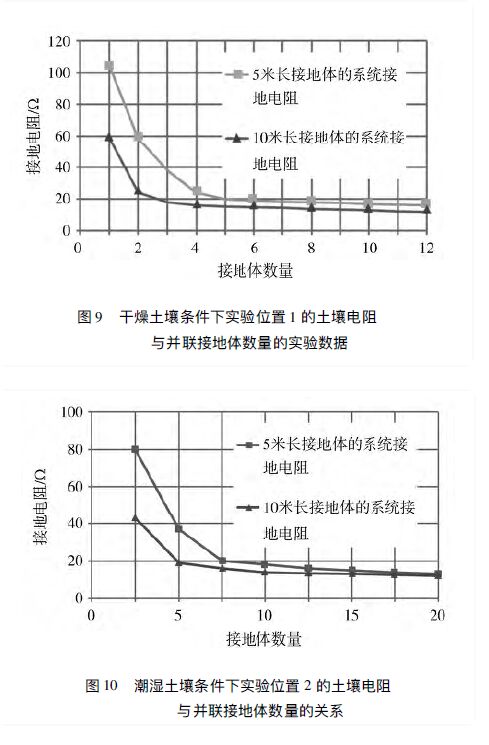

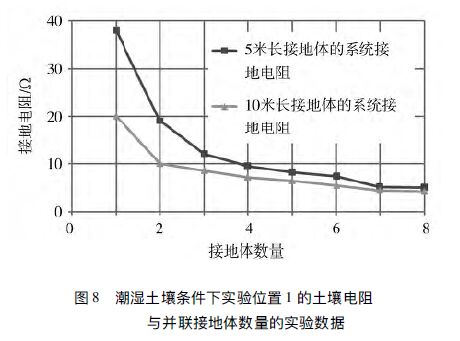

与潮湿土壤相比,干燥土壤表面电阻率的值很;高,因此干燥土壤可被视为最坏的情况,接地体的数量也应该被设计多于潮湿土壤。对不同并联接地体数量的干燥土壤条件”下实验位置1的土壤电阻进行

实验,实验数据如图9所示。图9表明，对于土壤电阻低于100的情况,应设计约4根或更多数量的并联接地体。

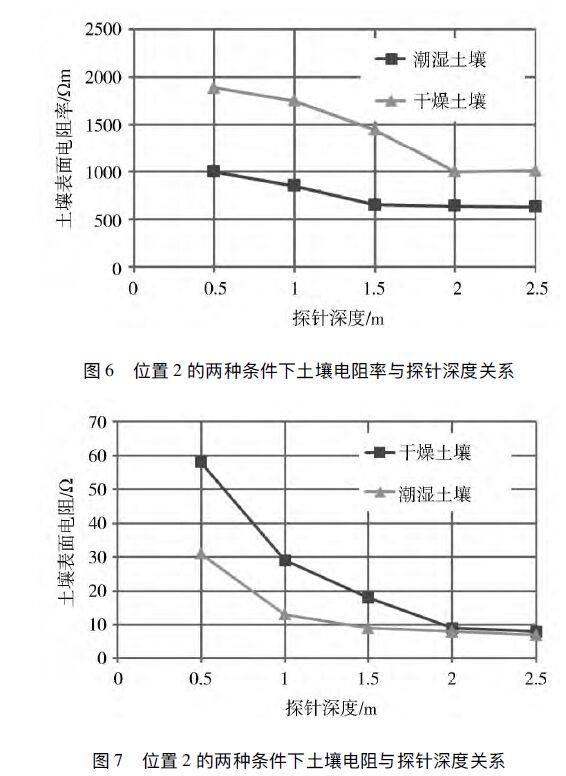

实验位置2和实验位置1的土壤具有类似的电阻率结构,其中上层为高电阻层而下层为低电阻率层。垂直接地体被设计用于降低接地电阻。分别对

5米和10米的不同长度的接地体进行实验以观察接地电阻的变化。潮湿土壤条件下实验位置2的土壤电阻与并联接地体数量的实验数据如图10所示。

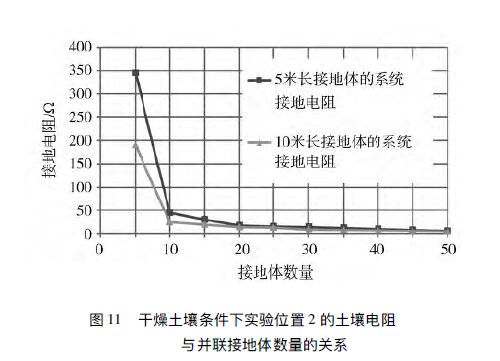

从图10中的曲线图可知,需要设计超过16根5米的长度垂直接地体以使土壤表面电阻大于102;但如果垂直接地体的长度增加到10米，则所需的数量可减少为10。
