485信号防雷器如何接线

RS485通信传输是工控系统常用的传输模式，在系统布线中，RS485线缆会连接各个设备，如果线缆被感应雷侵入会造成RS485设备的损坏，这时候就需要安装RS485防雷器了，那么RS485信号防雷器如何接线呢？


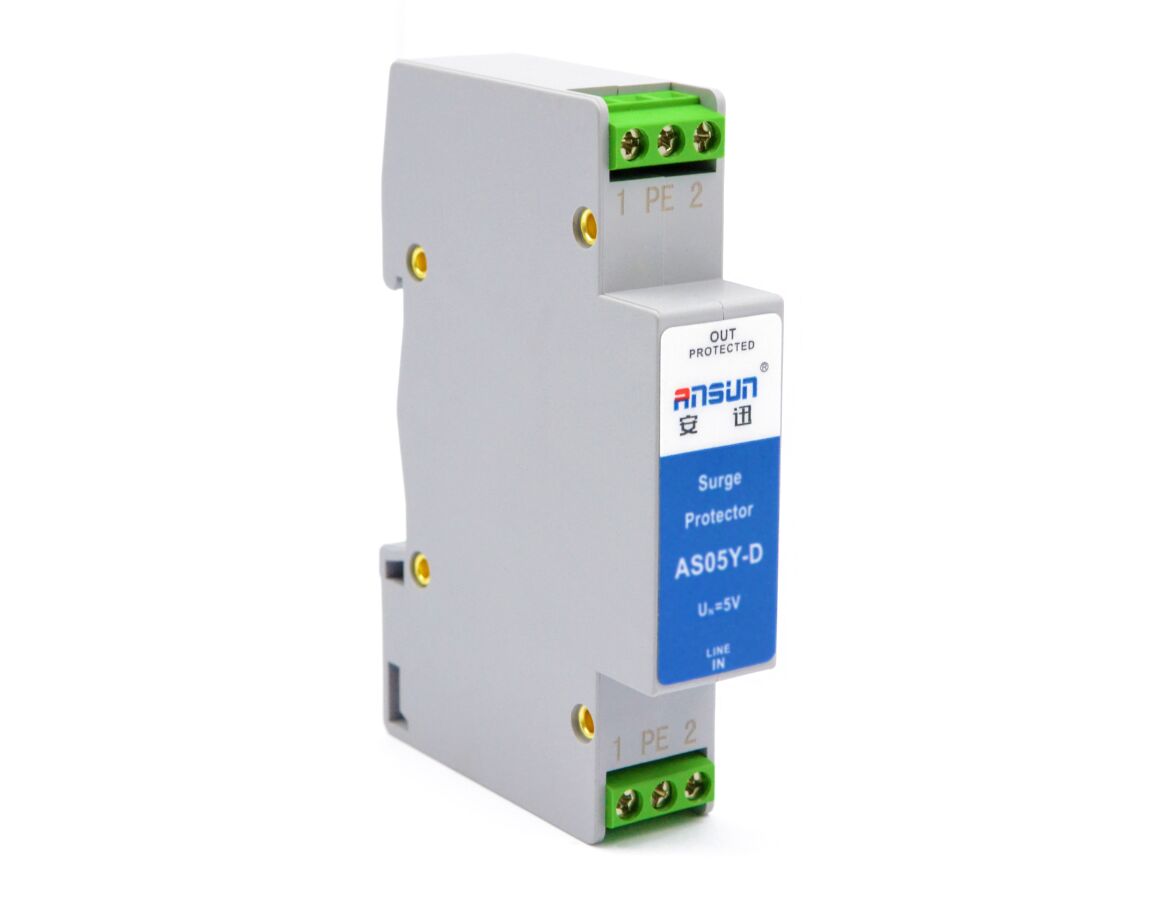

RS485防雷器串联在485中，相当于把485线缆切断，防雷器串在里面。485的AB线路接入防雷器的12端口即可，防雷器输入的12和输出的12端口是对应的。
防雷器的PE端子在接地即可，两端PE只需要接一端就可以，推荐是输入端PE接地。
安装时注意防雷器输入和输出两端的线路要分开，不要捆在一起避免感应。

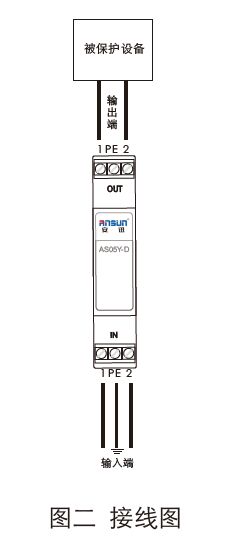

下图为安装图：
