一、依据
《建筑物防雷设计规范》GB50057-2010
《汽车加油加气站设计与施工规范》GB50156-2012

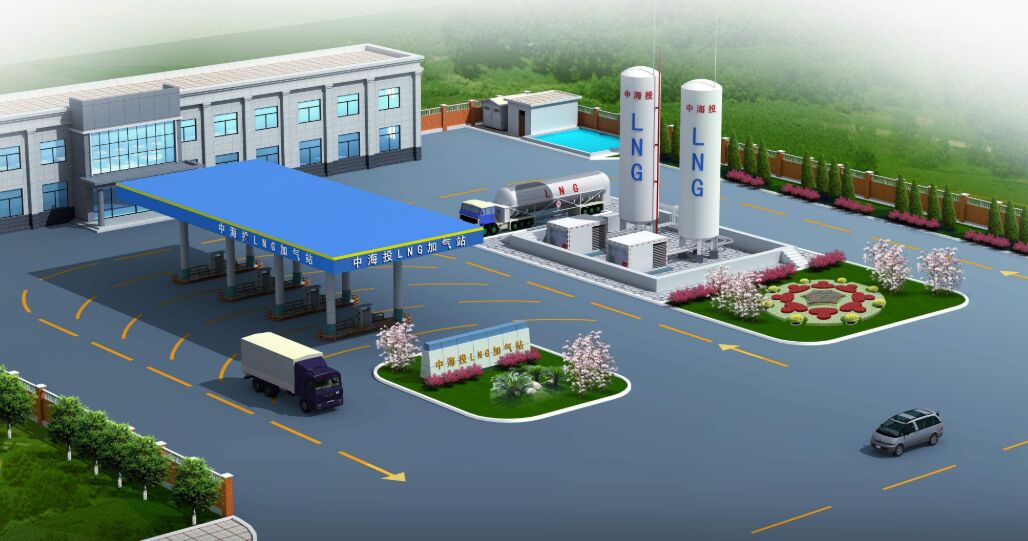

LNG汽车加气站当中加气区与加注区等生产区域作为爆炸危险二级区域环境，在具体的设计过程中，则需要按照第二类防雷建筑物设计。对于LNG汽车加气站当中的一些辅助房，作为正常环境，在具体的防雷接地设计时，可以按照第三类防雷建筑物设计。
二、直击雷防护措施
（一）接闪器
鉴于LNG卧式储罐、CNG储气瓶组等壁厚远远超过4毫米，便可以不设置接闪杆，主要是利用设备本体做接闪器。针对LNG高压气化器壁厚没有超过4毫米，则需要单独设置高10米的独立接闪杆，并且需要将其做好接闪保护工作。除此之外，独立接闪杆支柱与接地装置需要与低下管道或者是金属物，均需要保持一定的距离，避免周边物受到影响。关于独立接闪杆的设置，必须保证常年实测接地电小于10Ω。另外，储罐区一侧的阻火器并不需要设置接闪器，但是需要做接地处理。二是：加气区。加气区的构成CNG加气机、CNG加气柱。罩棚屋面均需要通过接闪网做接闪器。三是：站房。站房作为加气站生产辅助设施，主要有站房便利店、综合办公室、控制室、配电室等。通常情况下，站房屋面需要同加气区做同样的防雷处理。四是：路灯利用其金属灯罩作接闪器。
（二）引下线
加气棚、加气亭的防雷设计，主要是借助引下线方式，进行防雷接地设计，通常情况下，需要在对角设置主钢筋作为引下线，并且需要在距离地面0.8米设断接卡子，其主要用于测量接地电阻。除此之外，罩棚钢结构、砼柱与接地网需要确保电气通路的正常。在站房设计引下线，通常会在外围结构的结构柱设为引下线，其主要目的在于减低进入室内空间的磁场强度，同时在减低分流系数方面具有重要作用。
（三）接地装置
除了上述的独立接闪杆以及接引下线之外，加气站内所有接地系统等均需要设置必要的接地装置，例如防雷接地、电气系统工作接地、保护接地等，但是需要引起注意的是接地电阻，均不能超过4Ω。除此之外，LNG汽车加气站当中的全部电气设备金属外壳均需要做接地处理。然而路灯、高大招牌等孤立物体，还需要设置独立接地装置，通常情况下，接地电阻不超过10Ω。
二、感应雷防护措施
（一）电缆、金属线槽和管道接地
鉴于LNG汽车加气站所采用的低压配电系统为TN-S接地系统，因此，在具体的设计当中，有必要在低压电源引入处，设置总等电位连接板MEB，其主要目的在于保护总体结构。针对低压配电线路、室外信号传输线全线等，主要是在金属铠装电缆或护套处理之后，将其埋地敷设，并且需要讲电缆穿线钢管以及金属同等电位相连接。另外，在爆炸危险区域内的输气管道及其组成件，均可以采用法兰连接。值得注意的是在一些腐蚀地区并不能采用法兰连接。同时还需要引起注意的是管道交叉点距离低于10厘米时，交叉点的跨接，需要应用金属线。
（二）安装电涌保护器
一是电源系统，在供配电系统的电源端安装电涌保护器。
二是信息系统，加气站信息系统的配线路首、末端均需要设置电压相符的电涌保护器。除此之外，对于一些其他的电力设备，也均需要设置电压相符的电涌保护器。
LNG汽车加气站的运行环境通常处于雷电高风险环境下，为确保LNG汽车加气站安全运营，就需要在设计阶段，注重防雷接地设计。
