高空瞭望摄像机因其处在大楼顶部，极易遭受雷击侵害，所以防雷措施必不可少。
雷电对高空瞭望摄像机侵害的主要方式分为直击雷和感应雷2种，
一、直接雷的防护
为防止雷电直接击中高空瞭望摄像机，该摄像机需处于避雷针的保护范围内。现在有些楼顶没有避雷针，只有避雷带，而且摄像机处于最高点，这种情况风险比较高，需要单独加装避雷针，
避雷针也叫引雷针，目的是让楼顶发生直接雷击不要打中高空瞭望摄像机，而是在避雷针上接闪。
二、感应雷防护
感应雷危害指的是雷击电磁脉冲（LEMP）所产生的感应浪涌通过摄像机电源线路和信号线路侵入设备造成损坏，监控系统中因雷击造成的损坏大部分是感应雷造成的。
所以应在摄像机电源线和信号线路上安装防雷器进行感应雷防护。
1：经济型感应雷防护
可选用电源+网络二合一防雷器，每一个摄像机配一个，串联在摄像机的电源线和网线中。
品牌：安迅
名称：电源网络二合一防雷器
型号：AJ2C
主要参数：
标称工作电压：12V,24V,36V,220V可选，
标称放电电流：5kA
最大通流容量：10kA
接口：电源：2P压接式端子，信号：RJ45
传输速率：100Mbps
插入损耗：≤0.5dB

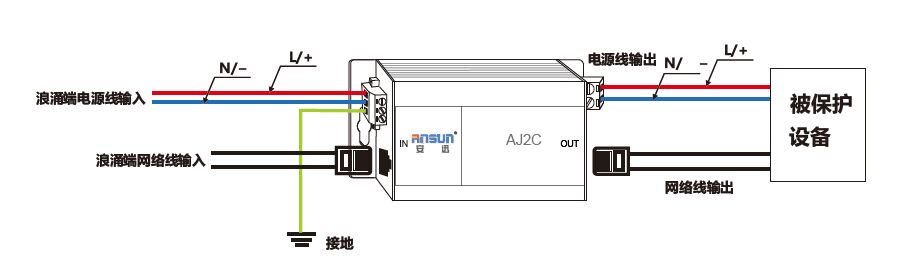

接线图如下：
2：高端隔离型防雷
目前主流的防雷模块均需要通过接地泄放雷电浪涌，在无法做接地或接地地网不合格电阻过高的情况下，防雷器残压值会很高，该类防雷器效果会失效或大打折扣。。
所以实际工程中常出现防雷器动作了，但是设备还是坏了的情况。
隔离防雷器原理为防雷元件+隔离元件的设计思想，对接地电阻要求低，两端为隔离状态，防护效果好。
针对高空瞭望摄像机这种高风险设备可选用隔离型产品。
安迅公司有专用隔离型网络二合一防雷器，隔离型电源防雷器，隔离型网络信号防雷器等产品。
详情请咨询安迅防雷www.ansunsp.com
