10千瓦或12千伏安用多大浪涌保护器
2020-05-16 15:33:12
在 浪涌保护器选型 中常常碰到此问题，浪涌保护器和系统的功率KW，KVA有没有关系呢？ 浪涌保护器一般为并联式安装，不受系统的功率影响， 依据标注可参考下图的按安装位置的多级防雷概念来配置： 多级防雷如下图所示： 电源第一级防护： 根据国标要求：在电源引入的总配电箱处应装设Ⅰ级试验的电涌保护器。 电涌保护器 的电压保护水平值应小于或等于 2.5 kV。每一保护模
在浪涌保护器选型中常常碰到此问题，浪涌保护器和系统的功率KW，KVA有没有关系呢？
浪涌保护器一般为并联式安装，不受系统的功率影响，
依据标注可参考下图的按安装位置的多级防雷概念来配置：

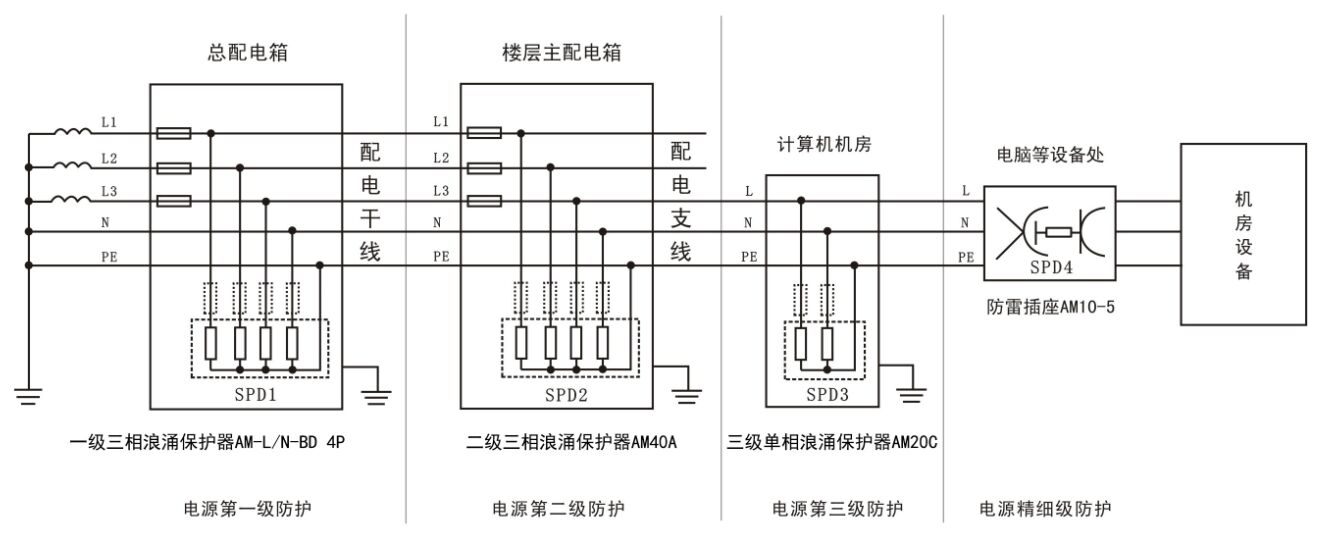

多级防雷如下图所示：
电源第一级防护：
根据国标要求：在电源引入的总配电箱处应装设Ⅰ级试验的电涌保护器。电涌保护器的电压保护水平值应小于或等于 2.5 kV。每一保护模式的冲击电流值Iimp，当无法确定时，冲击电流应取等于或大于 12.5 kA。
所以第一级浪涌保护器需选用T1试验(10/350μs测试波形)参数的产品，冲击电流Iimp≥12.5kA即可。
推荐型号：AM-L/N-BD 4P
主要参数：
最大持续工作电压：320V AC
冲击电流Iimp:12.5kA (10/350μs)
标称放电电流In:12.5kA (10/350μs)
保护水平：≤1.2kV
保护模式：L1/L2/L3，N-PE
响应时间：≤25ns
外形尺寸：97*144*65mm
推荐接线线径：L/N （10mm2）； PE（16mm2）
推荐后备保护熔断器额定电流值：：100~125A
更多一级浪涌保护器点击连接进入：http://www.ansunspd.com/ledludenglangyongbaohuqi/
电源第二级防护：
第二级选用T2试验(8/20μs测试波形)参数的产品，最大通流容量（Imax）：40~100kA,标称通流容量（In）：20~50kA均可。
推荐型号：AM40A
主要参数：
最大持续工作电压：385V AC
标称放电电流：20kA（8/20μs）
最大通流容量：40kA（8/20μs）
保护水平：1.8kV(In); 1.5kV(10kA 8/20μs)
保护模式：L1/L2/L3，N-PE
响应时间：≤25ns
外形尺寸：95×72×65mm
推荐接线线径：L/N≥2.5mm²； PE≥6mm²
推荐后备保护开关额定电流值：32~60A
更多二级浪涌保护器点击连接进入：http://www.ansunspd.com/jiaoliudianyuanfangleiqi/
电源第三级防护：
第三级一般为单相电源浪涌保护器，第三级选用T2试验(8/20μs测试波形)参数的产品，最大通流容量（Imax）20kA,标称通流容量（In），最大持续工作电压275VAC,保护水平Up:1.2kV。
第三级防雷单相型号：AM20C275
主要参数：
最大持续工作电压：275V AC
标称放电电流：10kA（8/20μs）
最大通流容量：20kA（8/20μs）
保护水平:1.2kV
保护模式：L，N-PE
响应时间：≤25ns
外形尺寸：95×36×65mm
接线线径：L/N≥2.5mm²； PE≥6mm²
推荐后备保护开关额定电流值：16A空开
第三级防雷
三相型号：AM20A
主要参数：
最大持续工作电压：385V AC
标称放电电流：10kA（8/20μs）
最大通流容量：20kA（8/20μs）
保护水平:1.5kV
保护模式：L，N-PE
响应时间：≤25ns
外形尺寸：95×72×65mm
接线线径：L/N≥2.5mm²； PE≥6mm²
推荐后备保护开关额定电流值：16A空开
电源第四级防护：
第四级电源防雷防护一般选用
电源防雷插座，对设备起到精细保护：可参考选型：
http://www.ansunspd.com/wangluofangleiqi/
所以后续浪涌保护器选型时不需要再纠结功率问题了。
