标准防雷接地网和简易地网的制作方法

2019-08-18 16:03:00

防雷接地网是整套防雷系统不可缺少的部分，一般是由埋在地下一定深度的多个金属接地极和由导体将这些接地极相互连接组成一网状结构的接地体的总称。它广泛应用在电力、建筑、计算机，工矿企业、通讯等众多行业之中，起着安全防护、屏蔽等作用。接地网有大有小，有的非常复杂庞大，也有的只由一个接地极构成，一般根据需要来设计。
这里简单介绍几种建筑物的防雷接地网的制作方法。
一、标准接地网的制作

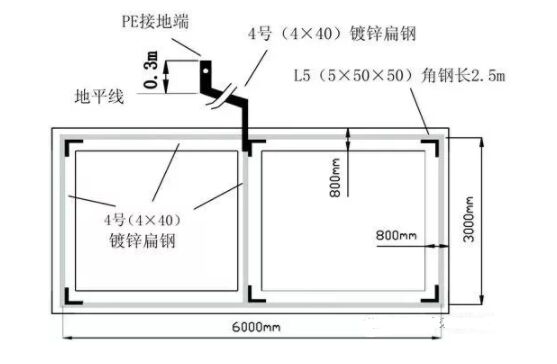

在距建筑物1.5~3.0m处，以6m*3m矩形框线为中心，开挖宽度为0.8m、深0.6~0.8m的土沟，两长边中间贯通，采用长2.5m的L5（5*50*50）镀锌角钢，在沟底的每个交点处垂直打入一根，共计6根，作为垂直接地极；然后采用4号（4*40）镀锌扁钢将六根角钢焊接连通，作为水平接地极；再用4号镀锌扁钢焊在地网框架的中间部位，引出至机房外墙角，离地高0.3m，作为PE接地端；最后从该接地端引出16平方毫米以上护套地线，沿墙边穿墙进入室内，连至机房内等电位接地汇集排。

二、利用大楼主钢筋做地网

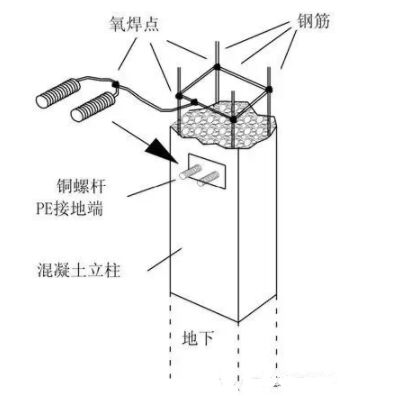

新建或翻建机房时，可利用入地混凝土立柱子内的钢筋作接地装置。在立柱内选取至少4根主筋（对角或对称的钢筋），用氧焊接通后再焊在两根伸出柱面的M12以上铜螺纹管上，作为接地端，引线至机房，与等电位接地汇流排连通，等电位接地排可设在防静电地板下面。

三、简易接地体的设置

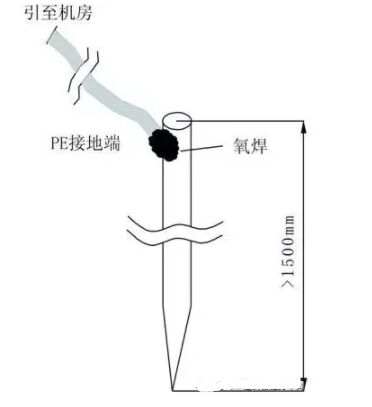

在很多情况下，制作简易接地体同样能达到有效防雷目的。利用一段直径20mm的铁棒、钢管或L5角钢，长1.5m以上，全部打入土壤。在地表回填土和混凝土层较送的场合，应加深入地表。

四、降低接地电阻

接地网制作完成后，应测量防雷器接地端与接地体接线端之间的电阻值。一般情况下，接地电阻的阻值应小于4Ω，高“土壤电阻率“地区可放宽至<10Ω。若不符合要求，应首先检查各接地点是否接触良好，然后检查接地线是否够粗、长度是否尽量短；并可采取延伸入地体、加降阻剂或采用石墨金属接地棒等办法，达到”地阻“要求后才能作为防雷接地端使用。
以上就是部分防雷地网的制作方法，希望对大家能有所帮助，安迅防雷www.ansunspd.com
