风力发电机组在岩石地区如何做好防雷接地分析
2019-07-20 09:13:32

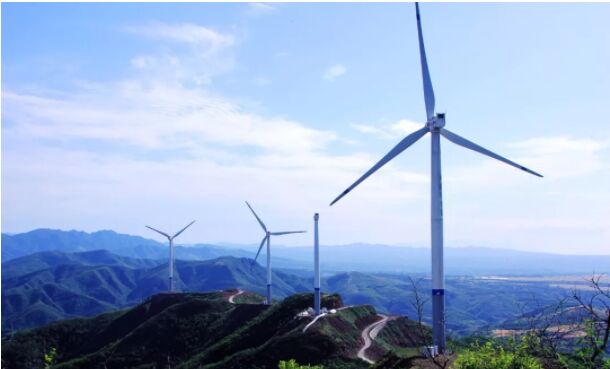

针对高山风力发电机建设在山顶上场地面积狭小、四周垂直落差大且多为岩石地质的问题，我们可以采取以下措施：充份利用风机塔筒和变台基础中的钢筋混凝土为自然接地体，将人工接地体自
针对高山风力发电机建设在山顶上场地面积狭小、四周垂直落差大且多为岩石地质的问题，防雷接地我们可以采取以下措施：充份利用风机塔筒和变台基础中的钢筋混凝土为自然接地体，将人工接地体自构筑物基础起向多方位散开的方式埋设。在图2的地基础上加密埋设人工接 地体，水平接地体的埋深与垂直接地体的间距满足规范要求。接地体采用同体积下表面积更 大的材质，填方宜采用土壤电阻率较小的土壤或使用降阻剂，尤其是与接地体接触的部分（接 地体与土壤的接触电阻是其接地阻值的很大一部分）。在地网布设与施工工艺良好的情况下，不要过于在意接地电阻的测试值，不规则地网阻值测试本身就存在较大偏差。
针对问题二的相关措施
针对岩石地质散流受阻的问题，我们可以采取以下措施：通过接地干线突破图1中的B 区域，在附近土壤电阻率更低的地方增设地网、设置泄流坑；在B区域覆盖电阻率较小的土 层，并与土壤电阻率较小的山体表层土衔接；外引接地体沿山坡埋设时，在其埋深满足安全 要求情况下，宜埋设在电阻率较小的表层土中，不要刻意埋深；在A区域采取均衡电位措施，保障人员生命安全。
针对问题三的相关措施
深孔粧接地体埋设可分两种情况进行讨论：一、多裂隙岩层可在钻孔后对孔底进行扩孔成半球形，往孔中灌入可溶于水的电解质（不得使用对接地体有强腐蚀作用的电解质），使 其渗透到裂隙中，再打入接地体并采用掺拌降阻剂的土壤填孔；二、最好不要在岩层比较密实的地方钻孔，如果周围地质如此只在能这样的岩层钻孔，应与构筑物保持一定的安全距离， 在完成钻孔后，可用少量炸药在孔底爆破，使岩层出现大量裂隙，然后按情况一的方法进行施工。
总之，高山岩石地质风力发电机防雷接地措施应结合实际地形、地质、构筑物及设备对 接地装置的要求，认真进行现场勘查，根据防雷接地装置的工作原理因地制宜采取有效且可行的办法。不必过于在意接地电阻的测试值，不规则地网的接地电阻测试本身就存在较大偏差，地网的布设形式及施工工艺才是保障接地效果的关键。
