1. 网络防雷器数据速度与信号带宽
以太网传输必须先分清“信号带宽”与“数据速率”两个概念，从单位上就可区分，一个是MHz,一个是Mbps。五类（原五类线标准已经废弃，现在提到的五类都是指超五类）、六类线都可以跑千兆数据，只是五类六类线自身的信号带宽不同，执行协议类型有区别。举个例子，一条路有多宽和路上的车能跑多快，是两个概念，但存在着一定关联，当车多又想跑得快，那就要路更宽。
五类线的信号带宽最大为100MHz，数据最高可以跑1000Mbps。
六类线的信号带宽最大为250MHz，数据最高可以跑5Gbps。
通过不同的协议类型达到数据速度的变化。
我们日常说的百兆网千兆网络防雷器都是指数据速率的百兆和千兆！
2. 以太网传输标准
千兆位以太网标准主要针对三种类型的传输介质：单模光纤；多模光纤上的长波激光（称为1000BaseLX）、多模光纤上的短波激光（称为1000BaseSX）；1000BaseCX介质，该介质可在均衡屏蔽的150欧姆铜缆上传输。IEEE802.3z委员会模拟的1000BaseT标准允许将千兆位以太网在5类、超5类、6类UTP双绞线上的传输距离扩展到100米，从而使建筑楼宇内布线的大部分采用5类UTP双绞线，保障了用户先前对以太网、快速以太网的投资。
1000Base-T与100Base-T采用相同的传送时钟频率，但是利用了一种更加强大的信号传输和编/解码方案，该方案可以在链路上较100Base-T多传送一倍的数据。（摘自百度百科）
可见测试千兆网络可以在100MHz或250MHz信号带宽上跑出1000Mbps的速度。下表是各类网线类型对应的数据速度。
|
标准类型 |
数据速度 |
线对 |
电缆级别 |
信号带宽 |
|
10BASE-T |
10Mbps |
2 |
Cat3 |
10MHz |
|
100BASE-T4 |
100Mbps |
4 |
Cat3 |
15MHz |
|
100VG-AnyLAN |
100Mbps |
4 |
Cat3 |
15MHz |
|
100BASE-TX |
100Mbps |
2 |
Cat5 |
80MHz |
|
ATM-155、TP-PMD |
155Mbps |
2 |
Cat5 |
100MHz |
|
1000BASE-T |
1000Mbps |
4 |
Cat5/5e |
100MHz |
|
2.5GBase-T |
2.5Gbps |
4 |
Cat5e |
100MHz |
|
1000BASE-TX |
1000Mbps |
4 |
Cat6 |
250MHz |
|
ATM-1.2G、FC1.2G |
1000Mbps |
4 |
Cat6 |
250MHz |
|
5GBASE-T |
5Gbps |
4 |
Cat6 |
250MHz |
各种应用标准协议对应的数据速度、线缆、信号宽度（摘自FLUKE技术手册）

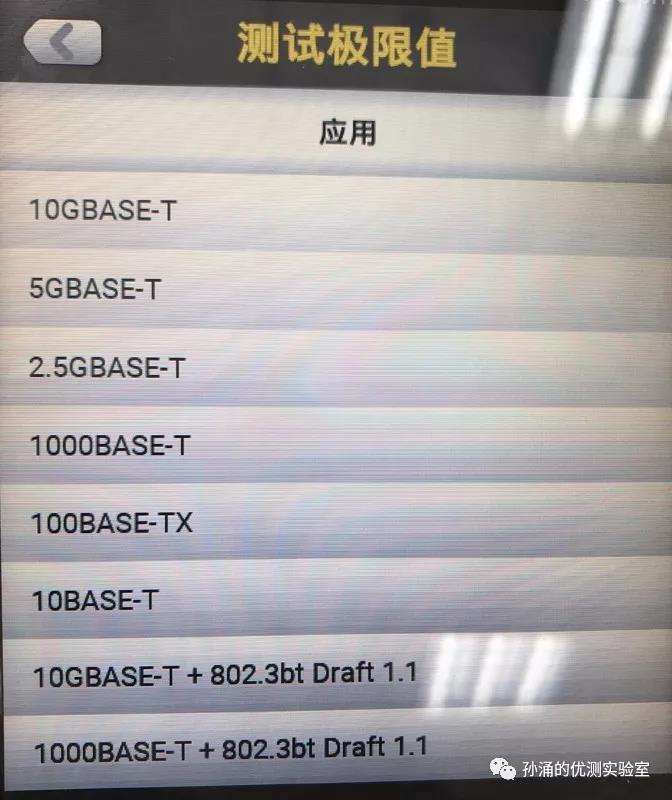

每个应用标准都有对测试极限值的规定，选定标准也就选定了判定依据。
常见的百兆网防雷器，使用2对线防护的，应选用Cat5 100BASE-TX，测试频带80MHz，测试数据速度100Mbps。
常见的千兆网防雷器，使用四对线防护的，首先确认跳线是五类？六类？，再选用对应的五类：Cat5e 1000BASE-T，测试频带250MHz，测试数据速度1000Mbps；六类：Cat61000BASE-TX、ATM-1.2G、FC1.2G，测试频带250MHz，测试数据速度1000Mbps。千兆网均使用4对线防护。

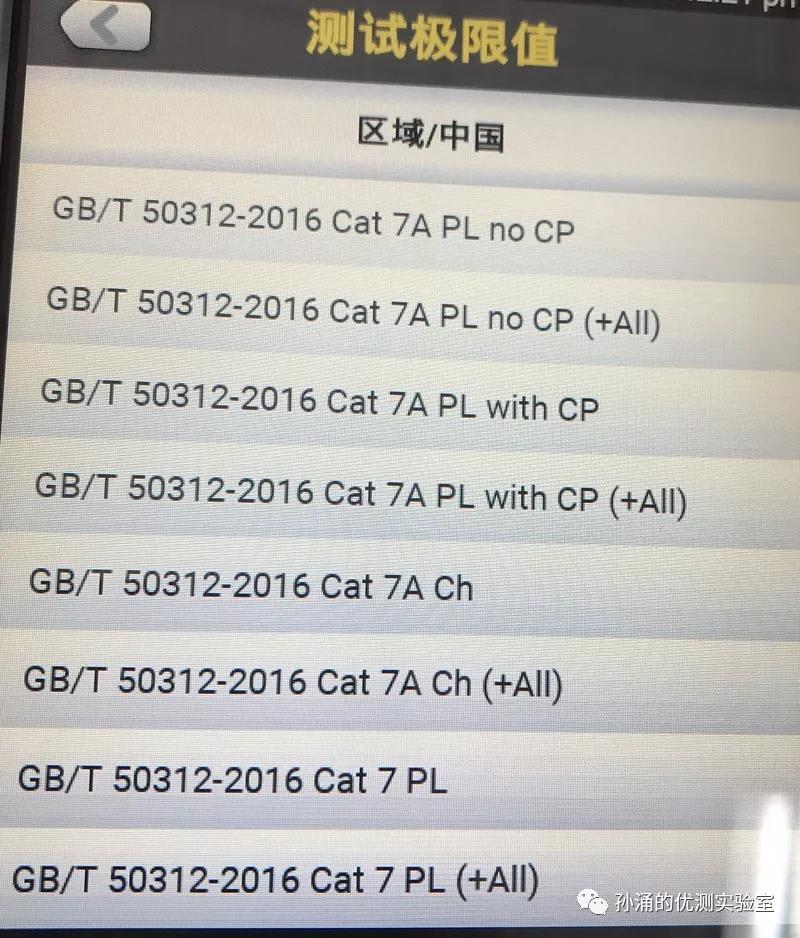

除了应用标准外，还要按不同国家或地区的标准进行测试，例如IEEE802.3；GB/T50312-2016 Cat 6/5e CH等标准几个标准用来测试以太网，标准中均有对应的类型协议，例如，衰减、回损、串扰等。
3.测试跳线选择。

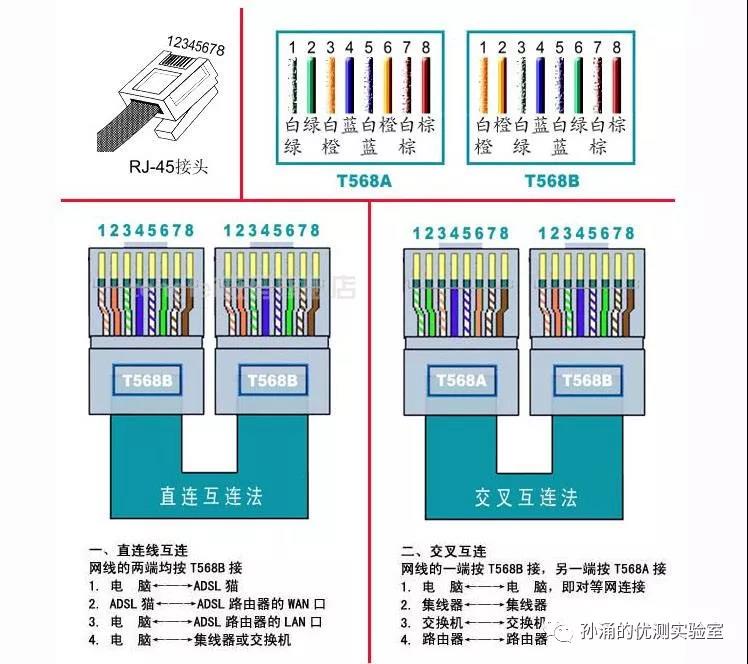

防雷器是串接到信道（CHANNEL）中,串接需要跳线完成。按照T568A和T568B规则制作的跳线使用不同应用目，如下图。防雷器配套的条线首先要符合目标应用的要求。

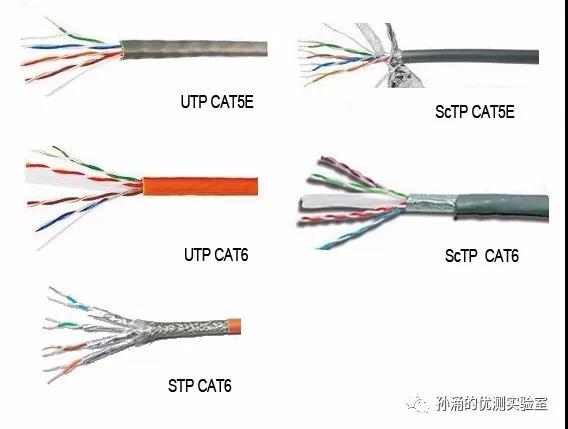

百兆网、千兆网防雷器所需要的线缆类型应按Cat5e或Cat6区分，六类线一般采用隔离骨架，单股线径更粗，并且做到按不同使用环境选择：UTP无屏蔽；ScTP\FTP外层屏蔽；STP全屏蔽（线对与外层均屏蔽）可以参照以下示意图。
作为测试机构，应以STP CAT6跳线，作为测试备用跳线。将所有测试结果反应为防雷器试样本身，而不是跳线。
总之，百/千兆以太网络防雷器的通讯参数并不是在100/1000MHz信带宽度下测试衰减、回损或串扰等参数，更不是用平衡非平衡转化器在矢量视频网络分析仪上测试，这是基本概念的混淆。
