一级浪涌保护器的续流分析方法

1.续流现象：
（1）冲击相角对续流的影响

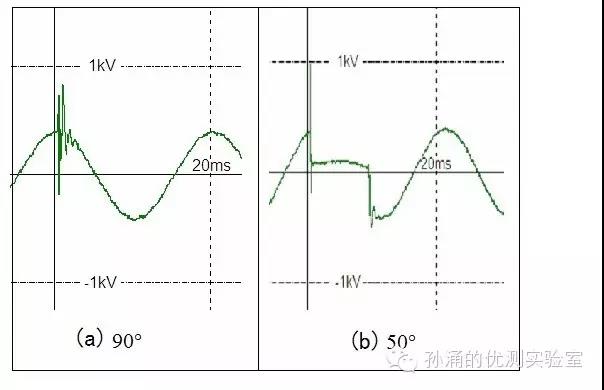

通过大量实验证实，冲击施加在40°、50°、60°最易导致浪涌保护器产生续流，甚至爆炸燃烧，而并非90°最易产生续流。图1（a）和（b）是同一试品在相同试验条件下所动作的波形图。
（2）工频Uc的高低对续流的影响

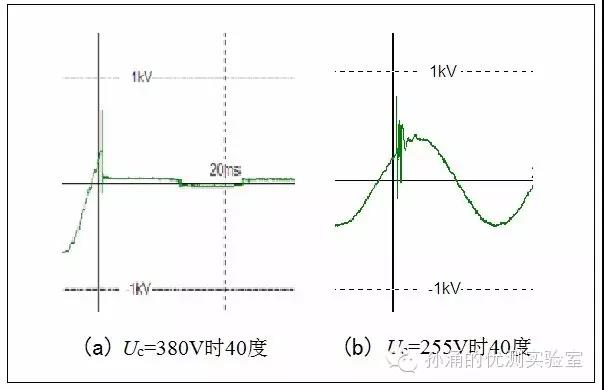

同一型号浪涌保护器在Uc=380V及Uc=255V，在同一相位触发8/20μs冲击电流条件下，出现不同的结果如图2（a）、3（b）所示。

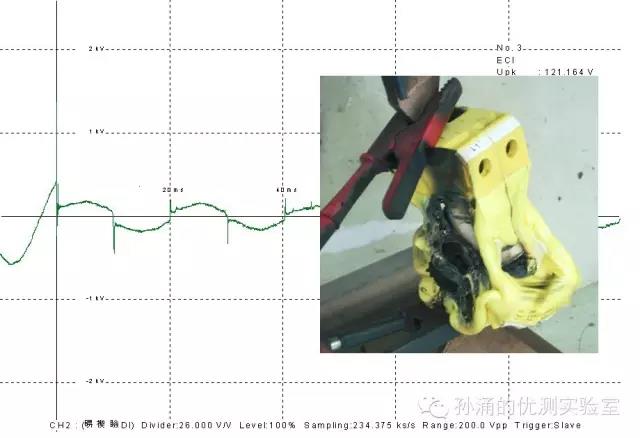

从对比试验中可以看出：（a）Uc=380V时续流出现并无法自断，工频电压短路入地，SPD最终起火燃烧； Uc=255V没有产生续流，SPD完好；（b）测试中Uc的高低，某种程度上决定了浪涌保护器出现续流的几率和大小。




2、正确的分析方法
2.1相位分析
工频负载能力分析方法具体为，每10°为一个负载性能分析时间段，即将一个周期工频正弦波分割为36段。计算每10°时间段内，工频电压变化率K=du/dt，K有正负区别，正值说明这个时间段内工频电压是上升的，对于续流的激发和维持，起到辅助作用；负值反之，对续流的产生和维持有抑制作用，K值在0°-90°的数值如表1所示，可以看出K是在递减的，再将K乘以该角度的即时电压值可以看到有图3分布结果，通过该图可得：在Uc正向上升的40°-60°施加8/20μs电流冲击时，浪涌保护器是最容易损坏的角度，负向为220°-240°（分析方法同上）。

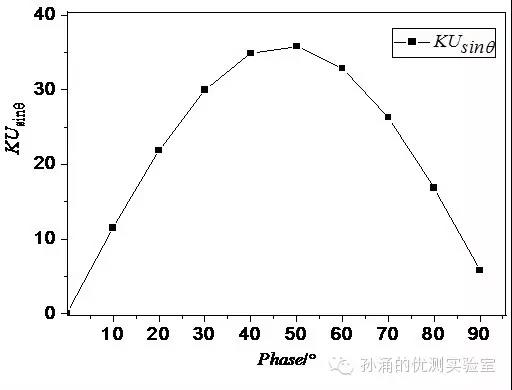

图3 0-90°区间幅值分布图

表1 0°-90°区间的K值

2.2 U_c幅值因素分析

按照2.1所示，分别计算U_c=380V及U_c=255V时K(40°-50°)值。

380V下K(40°-50°)=38.9kV/s，255V下K(40°-50°)=26.1kV/s显然由于U_c的降低，使同一相角的K值降低了32%，以至低出了危险范围之外。

3.小结：

开关型一级浪涌保护器最易在40°-60°及220°-240°产生续流，而在其它相位产生续流的能力相对较弱，这主要是由于U_c在该相位区间内，电压变化速率最大所导致的，并引入了变量K和来表征。
