导言：
该专利产品为B+D复合型设计，既具有B类（T1，一级）
浪涌保护器的能量防护级别，又具有D类（三级）浪涌保护器的响应速度和低电压保护水平，适用于防雷环境恶劣，但设备耐压较低的环境，对用电设备能起到优秀的保护效果。同时该产品满足国标GB50057-2010对建筑物电气系统一二三级防雷各个位置的防雷参数要求,安装在总配电柜或末级机房配电柜均能满足标准及使用要求。
一、主要性能特点：
1、选型方便、验收无忧：
目前建筑物电力系统的浪涌保护器验收主要是查看电源总配电柜及末级配电箱内安装的浪涌保护器参数是否符合国标要求：
1.总配电柜需安装T1试验浪涌保护器，主要参数需满足Iimp≥12.5kA,Up:≤2.5kV.
2.末级配电柜需安装Up≤1.2kV的浪涌保护器.
该产品参数同时满足总配电柜及末级配电柜浪涌保护器验收的所有要求，
选型时无需再考虑浪涌保护器的通流容量、保护水平等参数，按三相/单相选择4P,3+NPE,3P,2P即可，各个位置均可使用，均满足国标及气象局防雷验收要求。
主要型号列表：
|
型号 |
适合供电系统 |
主要参数 |
尺寸(mm) |
|
AM-L/N-4P |
TN-S系统 |
Uc:320V,Iimp(10/350μs):12.5kA,Up:1.2kV,4P |
97 * 144 * 65 |
|
AM-L/N-3P+N |
TT系统 |
Uc:320V,Iimp(10/350μs):12.5kA,Up:1.2kV,3P+N |
97 * 144 * 65 |
|
AM-L/N-3P |
TN-C及IT系统 |
Uc:320V,Iimp(10/350μs):12.5kA,Up:1.2kV,3P |
97 * 108* 65 |
|
AM-L/N-2P |
单相供电系统 |
Uc:320V,Iimp(10/350μs):12.5kA,Up:1.2kV,2P |
97 * 72 * 65 |
2、B+D复合型设计，通流量大、残压低，保护效果更好：

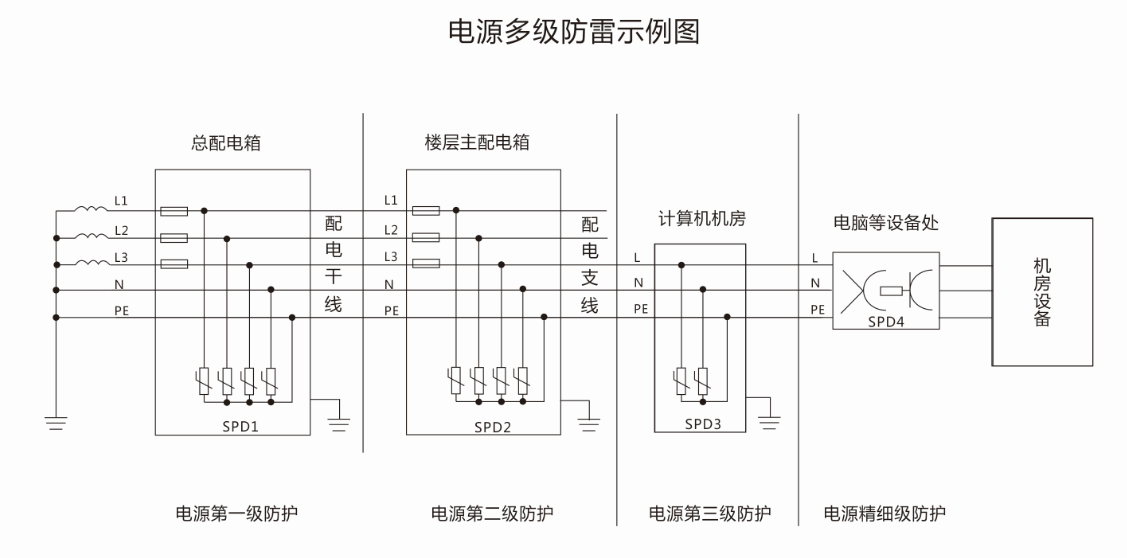

目前配电系统的防雷设计，一般都为多级防雷设计：在总配电装第一级浪涌保护器(B级)，在分配电柜装第二级浪涌保护器（C级）、在终端精密设备前安装第三级浪涌保护器（D级）。采用多级防护的主要目的就是为了即能满足大通流容量的要求，又能满足低于设备耐压水平的残压要求；
第一级浪涌保护器：应能承受绝大部分雷电流,一般选择T1(10/350us)测试产品，通流量Iimp:≥12.5kA，，保护水平≤2.5kV；
第二级浪涌保护器：限制设备端的残余电压，同时与第一级浪涌保护器配合，泻放残余的雷电流一般选择T2(8/20us)测试产品，通流量In：20kA，Imax:40kA。
第三级浪涌保护器: 将残压限制到设备耐受水平以下，一般选择T2(8/20us)测试产品,通流量In：10kA，Imax:20kA,Up:≤1.2kV,
配置三级浪涌保护器需要安装在不同的位置，而且两级浪涌保护器之间有距离要求：GB50057《建筑物防雷设计规范》中规定“在一般情况下，当在线路上多处安装 SPD 且无准确数据时，电压开关型 SPD 与限压型 SPD 之间的线路长度不宜小于 10m，限压型 SPD 之间的线路长度不宜小于 5m。”
而在实际的防雷设计中，往往因为安装空间等因素达不到三级防雷设计要求，这时可以选用B+D复合型浪涌保护器 ，该产品能承受一级浪涌保护器测试波形（10/350us），满足国标GB50057-2010对一级浪涌保护器的通流量的要求，Iimp≥12.5kA,在满足一级浪涌保护器通流量的情况下，该产品的低残压设计能满足末级设备的防护要求，Up：≤1.2kV
