1、 工程概述
浪涌造成LED路灯系统损坏的原因主要有：
1.1感应雷：雷电击中远处供电线路或因云层之间频繁放电产生强大电磁感应而产生的高电压浪涌，由供电传输线路侵入系统造成损害。
1.2电网过电压：电网波动过大或供电系统大功率负载开启或断开、地极短路、电源线路短路等，都能在电源线路上产生高压浪涌，浪涌电压可达正常电压的3-5倍，可严重损坏设备。
2、 LED路灯供电系统的组成及防雷措施。

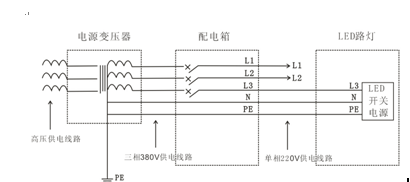

2.1 LED路灯供电系统一般由以下方式组成：
如上图所示，LED供电线路是高压线路经变压器变压后，再到配电箱进行配电后连接过来的。高压供电线路、三相供电线路、单相供电线路三段线路任何一段遭受直接雷击或产生浪涌过电压都可能侵入LED路灯造成设备损坏。
2.2 防雷措施
依据GB50343-2012《建筑物电子信息系统防雷技术规范》，供电系统应进行多级防雷保护。根据LED路灯系统现场实际情况，应在配电箱处安装B级大通流防雷模块，最大通流量可选60KA，100KA，作为第一级防雷保护，泄放来自高压线路及三相供电线路侵入的浪涌。
配电箱与LED路灯的距离一般在100米以上，这段单相供电线路如果产生浪涌将会直接侵入LED路灯系统，而且大通流防雷器泄放大能量浪涌之后残压也会比较高，一般在2500V左右，为了限制残压以及防止单相供电线路浪涌的侵入，应该在LED开关电源前安装LED路灯
防雷器来进行末级防雷。

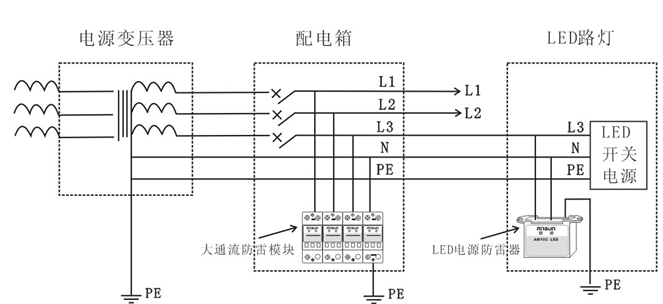

参考下图：
3、防雷器接地
在LED路灯系统中，不建议将LED防雷器地线直接连接供电系统PE线或铠装线金属外皮，这种情况LED防雷器离PE线的接地点实际会有较长一段距离，距离太长会影响防雷器泄放效果。建议做单独接地，接地常用的材料主要有：铜包钢接地棒、接地模块、镀锌扁钢、镀锌角钢等，考虑到成本，建议用镀锌角钢及扁钢来做接地。
如果LED路灯立杆钢结构的接地电阻在10欧姆以下，这不需要再另作地网，如果在10欧姆以上，则要在钢结构的旁边另做接地体，用5*50*50*2000mm的镀锌角钢打入地下，再用4*40mm的镀锌扁钢把镀锌角钢连接起来，然后用扁钢将人工地网与钢结构连接起来。
参考下图：安迅防雷www.ansunspd.com
