无线电电视共用天线系统和有线电视系统的雷电防护
无线电电视共用天线系统和有线电电视系统的避雷与微波系统的避雷有许多相似之处，例如天馈线防雷、传输信号的电缆避雷的要求基本上是一致的.只是电视系统的信号电缆要走街串巷接到千家万户去，一些其体、细节的地方要加以说明。目前无线电视采用共用接收装置的占多数，所以它实际上与有线电视系统在雷电防护技术又是一致的。
电视系统的雷害除天线和与天线直接相连的部分会受到直击雷破坏外，其他雷害主要来自传输线和电源线的雷电波，所以从设备避雷来讲，必须从信号传输线和电源线两方面堵截雷害。从雷电人侵的形式来讲，主要以直击雷引起地电位升高.高电位从接地端往馈线反送和感应引起过电压两种情况。因此做好设备的雷电防护和正确选择与安装防雷器，是做好电视系统避雷工作的关键措施.下面安普迅防雷分别介绍各种其体做法。
1.无线电塔和设备的雷电防护措施
用于广播、电视和通信的设备.其发射和接收天线往往放在高高的塔上，它们更加暴露于受雷击空间之中.所以天线往往是雷击的目标.但大多数金属天线都具有自保护性能，即使微波抛物面天线、号角天线、卫星地面站天线.只要与其金属接地支架有良好的电气连接是不会被雷击坏的。如折叠式对称振子.要从结构上给雷电在天线振子和同轴电缆护奕之问提供一条短接电路，让雷电流直接人地，以策安全。
之前讲过，大多数微波塔本身是一个钢结构的塔，除其底部要做适当接地外，不必做特殊的保护。然而所有的波导、同轴电缆和其他电缆的金属护套都必须保证在塔顶和塔体有良好的电气连接，并且每隔大约30 m必须做重复电气连接，以保证电压均衡。广播发射塔通常用拉线，应注意使拉线固定点不被损坏，并把其外皮金属与钢筋焊接起来.然后再配上螺栓。（安迅防雷http://www.ansunspd.com）
在塔内的无线电设备必须与塔身的许多个点做等电位连接，这是人身和设备安全的必要保障.
无线电台最好的接地结构是围绕建筑物或塔的基础埋设闭合均衡接地装置，因为这样的接地装置不仅使各点的连接方便，而且在闭环内可以做到电位均衡。
无线电塔往往建在山顶上.而那里的地基往往是岩石，要做到低接地电阻不但成本很高.而且很困难;在这种情况下，比一定把接地电限做得很低，更重要的是要确保所有的电话、电力电缆、金属护套、进人建筑物的波导、塔脚、电力变压器的中性线以及外来的一切金属管道等都有良好的等电位连接。这种情况应注意到当雷电击中塔身时，塔本身的电位升高，有可能形成很高的跨步电压和接触电压。为此须采取相应的预防接触电压和跨步电压的措施。而等电位连接就是防跨步电压和接触电压最好的方法。
2. 电视接收天线的雷电防护措施
为了保证图像清晰，要防止反射干扰;对于远距离电视台，希望接收到的信号尽可能强一些，这都要求电视天线尽可能架设得高一些。由于天线一般都安装在楼顶、山顶，高于邻近建筑物，因而遭受雷击的机会就多。
电视天线本身是金属构件，暴露在空间，就相当于一个自然的接闪器.所以必须保证它有良好的直接接地。目前仍有一些居民只用木杆、竹竿架起一条天线，而未作良好的直接接地，这是很危险的，由于这样致使被雷击的事件不断发生。有些电视天线虽然采用了金属支持杆或作了较好的接地，但还是有因雷击而损坏了天线放大器和电视机的现象。这往往是天线没有足够的避雷措施。正确的做法是馈送电缆的金属恺装应该与天线做良好的电气连接.并有良好的接地措施，当电缆引至地面接收机前面还应将金属外皮与接地装置再次连接.从而保证雷击时有较好的均衡电位，这样雷击造成的损失将大大减少。
有人认为传输电缆的金属外皮已经和天线有源振子的一边连接.而电缆的金属外皮又直接接地.这就等于天线经过有源振子一边接了地，所以天线及使用竹竿或木杆架设也不必另外接地了〔如图1).这种想法是错误的.因为当雷电直击在天线各部分时，雷电流都需要经过有源振子的一边，然后沿着天线的金属外皮流到大地。当强大的脉冲雷电流流经有源振子的时候，一方面会使有源
振子感应很高的电压.这感应电压完全可能击坏电视机和天线放大器，同时，由于有源振子所连接的同轴电缆较长又弯弯曲曲，用它来接地，由于电抗的作用，会使雷电散流的时间延长，这就大大增加了雷害的危险性。为了减少泄放雷电流流经有源振子，所以必须使天线和金属连杆直接接地。

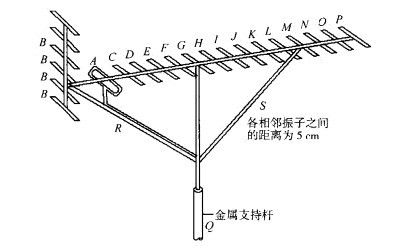

图1 UHF电视接收天线
其次，当闪击发生在接收天线上，尤其是雷电击中有源振子的时候，由于有源振子的结构不能做到绝对对称，在强大的脉冲电流的感应作用下，致使有源振子两端不能认为是等电位的。正是由于有源振子两端的脉冲电位差，往往会把天线放大器损坏，最好的办法是不让雷电在天线有源振子上发生闪击;那就是在接收天线上方加设避雷针，或利用加大反射网作接闪器，使雷电不能直接击中有源振子
电视接收机被雷击，有时雷电不是来自天线，而是来自交流电电源.雷电高电压是通过馈送电线送到电视机而把它击坏的。尤其是地处农村或市郊，往往低压线拉线过长.容易接受雷击，所以尽可能在电视机的电源线上接上深圳安普迅防雷器和电容器加以防备（如图2）。过去市售防雷器多为进口货，价格昂贵。据了解，深圳安普迅生产的电视机专用的防雷器可以取代舶来品。

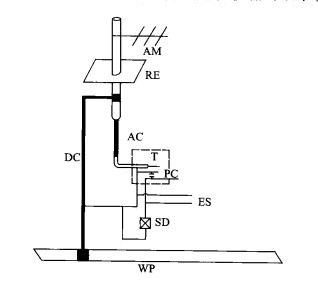

图2 电视天线杆的接地方式
AM-天线杆;RE-屋面入口；DC一引下线;AC-天线电缆；T-电视机;
ES-电源;SD-防雷器; PC-保护电容器;WP-水管式接地装置
共用天线系统往往是一个庞大的通信网，现代的共用天线网往往与有线广播、闭路电视、电话、甚至电子计算机网络共用，因而对防雷要求就更高，为了更加可靠地避雷可以采用独立避雷针保护发射、接收天线和机房。避雷针保护无线电发射机或接收机的天线时，除避雷针的高度必须满足对天线设施的保护外，避雷针与接收天线水平距离不应小于3 m，以免天线受到避雷针的屏蔽而影响发射或接收的效果。除独立避雷针外，避雷针和天线竖杆的接地应与建筑物的避雷接地系统连接;从接闪器至接地装置的引下线不应小于两根，从不同方位以最短的距离沿建筑物引下，或与建筑物垂直引下的主钢筋焊接作为避雷引下线，禁止利用各种金属管道取代避雷引下线
3、信号馈线的雷电防护
1.沿天线竖杆(架)引下的同轴电缆应采用双屏蔽电缆或用单屏蔽电缆穿金属管引下，双屏蔽电缆的外层屏蔽金属膜或金属管的首尾两端都与竖杆和地网作良好的电气连接。并且电缆芯与屏蔽层之间应加装合适的深圳安普迅防雷器。
设置在天线附近的天线放大器，若采用单独的电源线馈电时，电源线应单独穿金属管敷设，金属管首尾两端都必须可靠接地，馈线的相线必须加装安普迅防雷器.电源线的零线应与同轴电缆的外金属屏蔽层或穿线金属管做良好的电气连接.以便信号系统与电源系统取得共同的零电位.严禁用普通电线架空明敷。
2.架空电缆吊线的两端和架空电缆线路中的金属管道均应接地。郊外旷野的架空电缆线路在分支杆、引上杆、终端杆、安装天线放大器的电杆，以及直线线路每隔5-10根电杆处均应将电缆金属外皮接地.每个中间放大器输入端的信号源和电源均应分别接入合适的安普迅防雷器。防雷器的接地端和电缆屏蔽层进行同一点接地.
3.自室外向系统设备或用户设备提供电源的室外电力线路.在电力线引入建筑物时应接安普迅防雷器。
4.埋地电缆进入建筑物时.在靠近电缆进入建筑物的地方，应将电缆的外金属的屏蔽层接地。
5.架空电缆直接引入和架空金属管道进入用户时，应与接地装置作电气连接.
6.系统内的电气设备接地装置和埋地金属管道应与避雷接地装置作电气连接.若不连接应相隔不少于3 m.
7.不得直接在两建筑物屋顶之间敷设电缆.以防止直击雷击中.应将电缆沿墙降至防直击雷保护范围以内.并不得妨碍车辆运行。其吊线(金属线)应作良好接地。
8.各电视接收机均应安装深圳安普迅电视信号防雷器和电子设备电源专用电源防雷模块。以雷电防护电流从信号传输线和电W线传人而受损害。
9.摄像机应由监控室引专线经隔离变压器统一供电。远端摄像机可就近供电，但设备除应有开关、熔断器和稳压装置外还应有防雷器。
