直击雷的防范措施
雷云对大地的电压低则几百万伏，高则数千万伏，甚至更高，雷云对大地一次闪击放电的峰值电流平均为30多千安，它的瞬时功率很高，由于瞬时功率很大，所以它的破坏力是相当大的。
到现在为止.直击雷的防护都是采用避雷针、避雷带、避雷线、避雷网作为接闪器，把雷电流引下来，然后通过良好的接地装置迅速而安全地引入大地。
常用的接闪装置，如避雷针、避雷带、避雷线、避雷网等，它们都是用金属做成，安装在建筑物的最高点，如屋脊或尾角等最易受雷击的地方。避雷网是用金属线、带做成的网格，架在建筑物顶部空间或者利用建筑物屋面板筋连接成网格状，然后与大地可靠地连接。
当高空出现雷云的时候，大地上由于静电感应作用，必然带上与雷云相反的电荷，然而接闪设备(避雷针、避雷带、避雷线、避雷网等)都处于地面上建筑物的最高处.与雷云的距离最近，而且与大地有良好的电气连接，所以它与大地有相同的电位、以致接闪设备附近空间电场强度相对比较大.比较容易吸引需电先导，使主放电集中到地面，因而在它附近尤其是比它低的物体受雷击的几率就大大减少。而接闪器被雷击的几率却大大提高，所以就接闪器本身而言.它不但不能避免雷击.相反是招来更多的雷击，它以自身多受雷击而使周围免受雷击.
由于接闪器都与大地有良好的电气连接，使大地积存的电荷能量迅速与雷云的电荷中和。这样由雷击而造成的过电压的时间大大地缩短.雷击危害性就
大大减少。
雷击的时候，雷云通过接闪器向大地放电的过程，可以近似用RC放电过程来模拟。因为大地和雷云之间相当于一个充了电的电容器，如图1.5所示。图中雷云与大地之间的电容用电容器C表示.雷云内部和雷电流通道的电阻用R1表示，接闪器和它与大地之间连接的电阻(包括连接线的电阻和接地体的散流电
阻)用R2来表示。
由等效电路图可知，雷击时电流i与R及接闪器上的高电压相互关系适合
RC放电方程:
iR-Uc=0
R=R1+R2
式中:R1-雷云内部和雷电流通道的电阻;
R2-接闪器和它与大地之间的连接电阻。
雷电流源的电阻包括主放电通道的电阻，大约几千欧，如果把带电的雷云当作电源，接闪器到大地看作是负载。那么，放电的时候就相当于一个有几千欧内阻的电源，与一个仅有几欧接地电阻和少许引线的阻抗的负载连接(如图1.5所示)，这电源一般为几百万伏和几千万伏，甚至更高。雷击时接闪器对大地的电压就是雷云的电压，在雷云内阻(包括通道电阻)与接地电阻(包括引线电阻)的分压，接地电阻越小.其分压值越小，相对来讲就越安全。所以，理论上要求避雷装置接地电阻越小越好，但是如果要求做到接地电阻很小，势必造价很高。工程上往往只要求做到足够安全的范围即可。以上说明避雷装置必须有足够可靠和足够小接地电阻的接地装置，否则它不但起不到避雷的作用，反而增加雷击的危险。
需要指出的是,大气变化是大规模的，雷云的发生也是大规模的，而且雷云的移动受很多可变因素支配.很多条件是随机的，因此，认为有了避雷装置就万无一失的想法是错误的。避雷装置只能大大地减少被雷击的可能性。

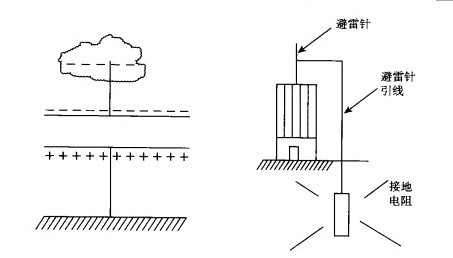

（a）雷击时雷云与大地的示意图

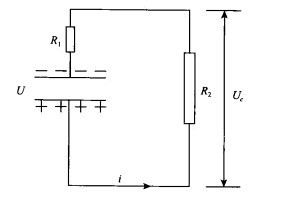

（b）雷击时的等效电路图
图1.5 雷击时的电气原理图
