防雷设计方案的审核应根据国家标准《建筑物防雷设计规范) (GB50057-1994)及相关的其他标准进行审核.审核的要点与防雷设计方案的编制要求相同。防雷设计方案的审核需要审核技术人员掌握多学科的知识，尤其应掌握基本的建筑制图、建筑识图，特别是要掌握电气识图能力.电工电气图纸是根据电气工作原理或安装、配线等电力电气工程的要求，按电源、各电气设备和负载之间连接的关系而绘制的图纸。它是从事电气工程的技术人员进行技术交流和生产活动所必须掌握的语言。能识图是防雷工程图纸审核的基本功.审核技术人员应能看懂电气图纸，掌握识图的基本知识，了解电路图的构成、种类、特点以及在工程中的作用.要熟练地掌握各种电气符号，包括文字符号、图形符号所代表的含义和回路标号的标注原则。学会识图的基本方法、步骤以及电工电气图纸中的有关规定。
防雷工程图纸一般包括建筑物平面布局图(位置图)、立面图、效果图、结构施工图、基础平面图、主要设备分布位置图、供配电系统图、电涌保护((SPD)电路原理图,电源防雷器安装位置示意图、等电位连接、均压环、电力干线及接地平面图、各层弱电平面图、配筋图、电气施工图、水暖施工图等。
相关内容可参见《房屋建筑制图统一标准》GB/T50001-2001,(总图制图标准》GB/T50103-2001,(建筑制图标准)GB/T50104-2001, (建筑结构制图标准)GB/T50105-2001以及(电气制图)GB/6988,《电气技术用文件的编制)GB/T6988-1997,《电气简图用图形符号)GB/T4728等标准.下面简单介绍电气制图与读图中的基本常识和建筑电气安装平面图知识。
一、电气识图的基本知识
电工电气图纸应遵循国标GB6988. 5--86(电气制图，接线图和接线表》的规则，图形符号应符合国标GB4728《电气图用图形符号》的要求.文字符号包括项目代号应符合GB5094《电气技术中的项目代号》和GB7159-87《电气技术中的文字符号制订通则》的要求。
电气工程中设备、元件、装置的连接线很多，结构类型千差万别.安装方法多种多样.在按简图形式绘制的电气工程图中，元件、设备、装置、线路及其安装方法等，都是借用图形符号、文字符号和项目代号来表达的.图形符号、文字符号和项目代号犹如电气工程语盲中的“词汇”。分析电气工程图，首先要了解和熟悉这些符号的形式、内容、含义，以及它们之间的相互关系.“词汇”掌握得越多，看图越方便。
1.文字符号
电气文字符号用来表示电气设备、装置和元器件的种类和功能的代号，文字特号在电气工程田中，标注在电气设备、装置和元器件上或其近旁，用以标明电气设备、装盆和元器件的名称、功能、状态和特征.文字符号可以作为限定符号与一般图形符号组合使用，派生新的电气图形符号。文宇符号还可以作为项目代号，提供电气设备、装置或元器件的种类字母代码和功能字母代码.
文字符号分为基本文字符号和辅助文字符号。

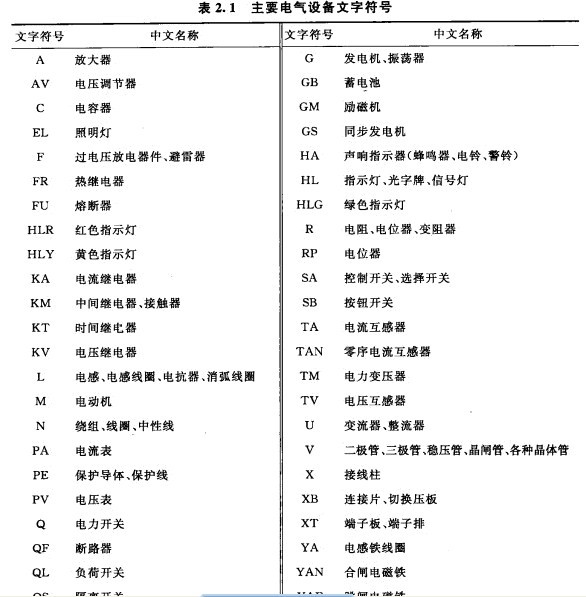

(1)基本文字符号可用单字母符号或双字母符号表示。下表给出了常见的电气图用文字符号。
例如:"K"代表继电器,"KA”代表电流继电器，”KV“代表电压继电器;”Q“代表电力开关，"QS”代表隔离开关，"QF”代表断路器;"T”代表变压器，"TA”代
表电流互感器，“TV”代表电压互感器等。
一般应优先采用单字母符号，只有当单字母符号不能满足要求，需要将大类进一步划分，才采用双字母符号，以便更详细、更具体地表示电气设备、装置和元器件。
(2)辅助文字符号
辅助文字符号常加于基本文字符号之后进一步表示电气设备装置和元器件的功能、特征及状态等.例如“RD"表示红色，"GN”表示绿色。
若辅助文字符号由两个以上字母组成时，一般只允许用其第一个字母与单字母符号进行组合。如RD为红色，H表示信号灯，则红色信号灯用HRD.辅助文宇符号也可以单独使用，如“ON"表示闭合。辅助文字符号也可以标注在图形符号处。
2.项目代号
GB5094-85《电气技术中的项目代号》中提出了项目代号的新概念.在较复杂的电气工程图_上标注项目代号，使我国的电气技术文件进一步国际化，为了能更好地阅读电气工程图.要了解项目代号的含义和组成。
(1)项目与项目代号
项目是指在电气技术文件中出现的各种电气设备、器件、部件、功能单元、系统等。在图上通常用一个图形符号表示。项目可大可小，灯、开关，电动机、某个系统都可以称为项目。
用以识别图、表格中和设备上的项目种类，并提供项目的层次关系、实际位置等信息的一种特定的代码，称为项目代码.通过项目代号可以将不同的图或其他技术文件上的项目(软件〕与实际设备中的该项目(硬件)一一对应和联系在一起。如某照明灯的代码为“=4+102-H3"。则表示可在“4“号楼,"102”号房间找到照明灯“H3".
(2)项目代号的组成
项目代号是由拉丁字母、阿拉伯数字、特定的前缀符号等并按照一定的规律组成。一个完整的项目代号由4个代号段组成.即高层代号、位置代号、种类代号、端子代号.在每个代号段之前还有一个前级符号，作为代号段的特征标记。表2.2是项目代号的形式及符号。

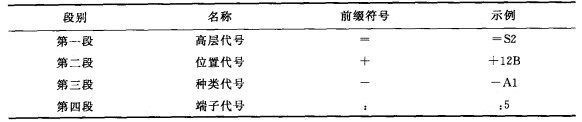

表2.2 项目代号的形式及符号
(a)种类代号用以识别项目种类的代号称为种类代号.种类代号段是项目代号的核心部分。种类代号由字母和数字组成，其中字母代号必须是规定的文字符号。
其格式为:
如-KA1表示第一个电流继电器，-S2表示第二个电力开关。
(b)高层代号 系统或设备中任何较高层次的项目代号，称为高层代号.例如某电力系统中的一个变电所的项目代号中。其中的电力系统的代号可称为高层代号;若此变电所中的一个电气装置的项目代号，其中变电所的代号可称为高层代号。
其格式如下:
高层代号与种类代号同时标注时。通常高层代号在前，种类代号在后，如"=2-Ql”表示2号变电所中的开关Ql.高层代号可以叠加或简化.如“=S1=P1”可简化成“= S1P1".如果整个图面均属于同一高层代号，则可将高层代号写在围框的左上方，以简化图面。
(c)x项目代号 项目在组件、设备、系统或建筑物中的实际位置的代号叫位置代号。位置代号一般由自行选定的字符或数字表示，其格式如下:
例如:电动机M1在某位置3中，可表示为“+3-M1";102室A列第4号低压柜的位置代号可表示为“+102+A+4".
(d)端子代号 端子代号是用以同外电路进行电气连接的电器导电件的代号。端子代号一般采用数字或大写宇母表示，其格式如下:
如:端子板X的5号端子，可标注为“-X:5、继电器K2的C号端子，可标注为一K2:C"。一般端子代号只与种类代号组合即可。项目代号是用来识别项目的特定代码，一个项目可由一个代号段组成，也可用几个代号段组成.这主要看图纸的复杂程度.如S系统中的开关Q2在H10位置，其中的B号端子，可标注为“=S+H10-Q2: B".
