防雷产品应具有的性能

（1）一般对线地进行测试，如有需要可对线间测试.对多路输入输出防雷产品，随机抽取一个回路进行测试。

    (2)将标称耐受能力的8/20 us电流冲击波形施加在防雷产品的输人端，正负极性各5次，每次冲击间隔时间为3 min，在输出端侧量残压Ures，，这个残压值只用来表明

10次冲击的保护稳定性，如无波形突变、残压高低不稳等，可用来判定电压保护水平。



三、 GB/T 18802. 21中指出，防雷产品可能影响网络传输的技术参数中，对于数字信号系统有串联电阻、插人损耗、回波损耗、近端串扰、比特差(误码率)、传

输速率等.其中插人损耗、回波损耗，近端串扰是信号类防雷产品静态测试的必测内容(不同种类防雷产品会稍有差别)，因此在设计防雷产品时，要充分考虑这些参量。

GB/T18802. 21规定，插人损耗在防雷产品预定使用的传输应用频率范围内的参考值为1.0dB，一般信号类防雷产品为0.5dB,试品为0.3dB.要降低产品插人损耗，必须注意制作PCB的线宽、线厚、线间距、串联电阻的选择。 回波损耗是衡量防雷产品与被保护系统波阻抗匹配程度的一个参数。一般对于典型情况下要求10dB.对有特殊要求的数据传翰系统要求20dB以上.在防雷产品预定使用的传愉应用频率范围内，近端串扰值要小于40dB.



四、在不同的供电制式、不同的工作电压以及不同的安装位置情况下，要求有不同的最大持续运行电压Uc。此外，还应针对波动较大的电网(例如城郊电网)，实事求是地适当提高Uc级别选取标准。



五、应注意限制电压、开关型防雷产品的放电电压、残压等概念的异同。主要是测试方法不同.有的是静态测试，有的是动态测试。限制电压用规定波形和幅值的冲击电压测量、开关型防雷产品的放电电压用1.2/50    us冲击电压测量放电(点火)电压、残压用8/20 us冲击电流测量。在动态测试中，测试信号不一样。测试结果也会大不一样。例如，当冲击电流通过防雷产品时.在防雷产品端子端呈现的电压峰值与冲击电流通过防雷产品时的波形和幅值有关.一般防雷工程检渊所使用便携式的测试仪，只能测试某一波形下较小幅值的残压.比如，我们可能侧试的是3 kA/6 kV(1.2/50us和8/20us)电流/电压混合波形下的残压。它实际上要比通过真正雷电浪涌电流时产生的残压要小得多. 限制电压属于动态测试.例如，可用雷电浪涌测试仪，一种采用能模拟雷击产生高能量浪涌的仪器进行动态测试，其测试波形为混合波(开路电压波形为1.2/50us,短路电流波形为8/20us.掌握防雷产品残压的变化情况.确保残压低于系统的绝缘水平。

信号网络类防雷产品限制电压测试应使用1. 2/50us电压波测试.

根据GB/T18802. 21.信号防雷产品要用1. 2/50us电压波冲击，以测试其启动电压，并要求输出电压以大约10%的幅度分级增加对防雷产品施加冲击，直至观察到放电.



六、电压保护水平Up应大于或等于限制电压的最大值，低于相应位置保护的设备的耐冲击过电压额定值。也即与设备的绝缘等级相配合(图1).

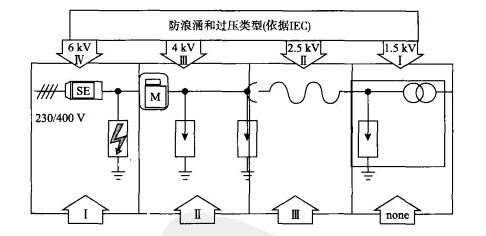

      图1依据IEC 防雷产品电压保护水平与绝缘配合



七、防雷产品的直流电压又称压敏电压，压敏电压属于静态侧试，能说明在连续的工作电压下防雷产品是否工作正常。



八、对于除放电间隙外的防雷产品.要想发现其老化的程度，可进行泄漏电流测试。当泄漏电流太大或泄漏电流变化较快，就应考虑更换。否则，易引起防雷产品发热、爆炸〔热崩溃)现象发生.泄漏电流是防雷产品检测机构例行周期检测的参数之一。劣化现象常发生在防雷产品长时间工作于恶劣环境或直接受雷击浪涌时.其性能下降、原技术参数改变.尤其是氧化锌压敏电阻等器件，每次浪涌冲击(不一定是雷击浪涌)都会引起其性能下降。经过一定次数冲击后.其性能、技术指标已不能满足要求。



九、多极防雷产品的优点主要有体积小、便于安装、连接导线短、适用于多种保护模式等，有的还实现了多级保护的能量配合.总放电电流的确定对接地线截面的选择有帮助.



十、耐冲击过电压额定值或者叫标称冲击耐受电压是由制造商为设备或设备某一部分指明的冲击耐受电压值.表征其绝缘材料对冲击过电压的特定耐受能力.在IEC 60664-11. 3. 9. 2中有专门的定义。一般主要考虑相线与地之间的共模冲击耐受电压。

例如:通讯电缆和电力电缆的冲击耐受电压一般如表2所示。

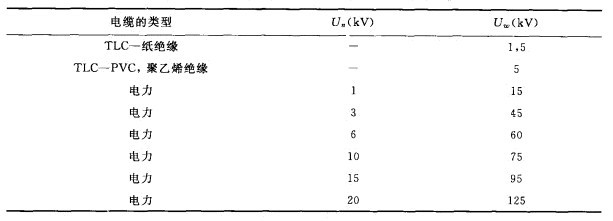

表2 作为电缆类型的函数的冲击耐受电压



十一、防雷设备检侧是对防雷设备用目侧法、计算法进行外观、标准、质最、完整性、锈蚀情况、焊接、防腐等的查看，隐蔽工程还需照相取证.完成相关检查工作除需要将有关防雷技术条文记在心中外，还需要有一定的电工、钳工、焊工等知识，需要积累一定的经验。



十二、用各种专用和通用仪器、仪表对防雷设备的各项参数进行准确测量时，需要学习相关的测试理沦，还须掌握测试仪表、设备的性能，使用方法等。
