安普迅公司对云南红塔弱电系统防雷问题解决方案
3.1 目前存在的问题
5月29日，我公司防雷技术人员对云南红塔集团消防系统、计算机网络、监控系统进行了系统的调研，存在以下问题：
l 避雷塔地网与附近设备地网共地；
l 大多设备电源线架空引入；
l 机房接地引线截面积不符合要求；
l 所安装的防雷设备部分没有正常工作；
l 防雷器接地点选择不当；
l 整体防雷的设计比较乱，没有分级防护的原则；
l 室外监控球机的防雷设计存在较大的隐患；

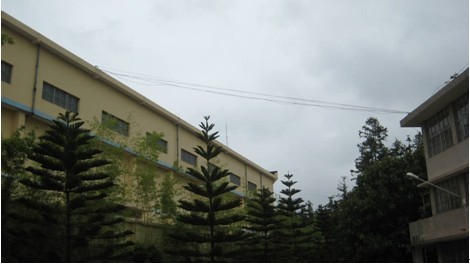

3.1.1 电源线架空引入的问题
电源线架空引入，极易受到雷云电磁感应，由此引起感应过电压，造成设备损坏。

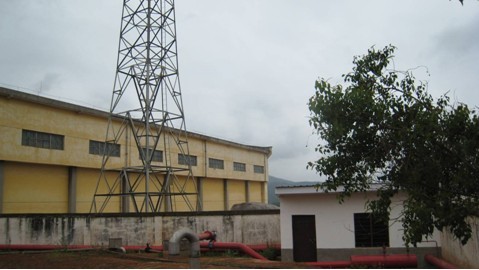

3.1.2 避雷塔地网与附近设备地网共地；
当避雷塔快速放电的时候，引起地点为抬高，造成地电位反击设备

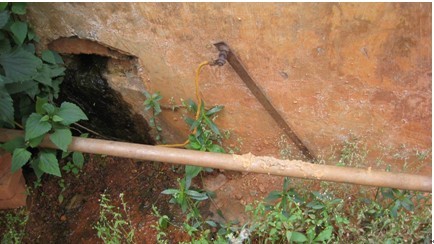

3.1.3 机房接地线的线径不符合要求；

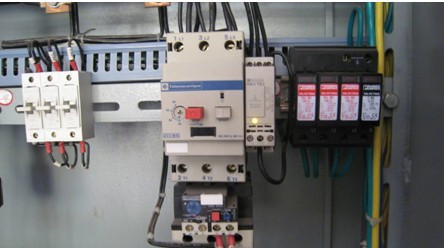

3.1.4 所安装的防雷设备部分已损坏；

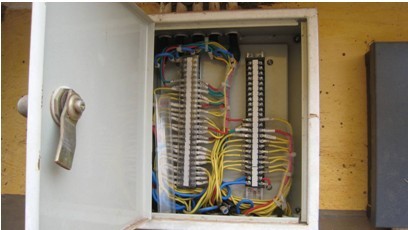

3.1.5 没有安装防雷设施；

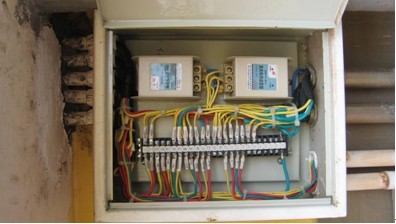

3.1.6 所安装的防雷设备部分没有正常工作；

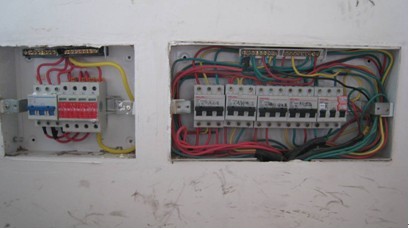

3.1.7 防雷器接地点选择不当；
3.1.8 整体防雷的设计比较乱，没有分级防护的原则；
通过分级防护能有效的防止雷电流侵入到设备
3.1.9室外监控球机的防雷设计存在较大的隐患；
闭路电视监控系统
闭路电视监控系统由分布在各处的监控摄象机通过视频信号、控制信号传输至中心控制主机进行集中监控。为了防止雷电产生的感应过电压和过电流，在所有监控设备的电源线入口、信号线连接的设备两端均安装相应的避雷器。值得一提的是监控系统中的前端摄象机分为室外安装型和室内安装型，室内型摄象机信号传输线缆和电源供给线缆均通过"地埋"方式布线，遭受雷击的机会较少，如果在工程资金有限的情况下，室内部分摄象机可以不考虑防雷保护。进行避雷器选型时，必须注意防雷保护器达到以下基本要求：
1）正常运行时，雷电保护器的接入应不影响信号的正常传输，雷电保护器的对地阻抗应非常大，串联在电路中的阻抗应非常小。
2）在雷电袭击通信总线时，雷电保护器应发挥良好的电压钳位作用，其钳位电压应低于RS485芯片的耐受电压水平。
3）在抑制雷电袭击过程中，雷电保护器自身应完好无损。
4）雷电保护器对雷电袭击应具有足够快的响应速度。
3.1.1 整体方案
电源线入口处安装电源避雷器
由于雷电冲击波的主要能量集中在从工频附近几十赫兹到几百赫兹的低端，所以雷电冲击波能量就容易与工频回路发生耦合、谐振，于是雷电冲击波从电源线路进入电子设备的几率要比从信号线中进入的几率要高得多，据统计，约有80％的雷击损坏电子设备的事故是由电源引入的，因此应特别加强系统中设备电源的防雷措施。如图1所示，电源防雷器在相线和零线之间的限压采用三个氧化锌压敏电阻模块。在零线和地线之间的保护，采用一个高能量的石墨放电极的NPE模块来限制零地之间的过电压。在中心控制室，监控系统总电源线入口安装第一级加强型电源防雷模块，在室外型摄象机电源入口安装第二级标准型电源防雷器。
选择这类避雷器型号时要注意参照下述技术参数，避雷器的反应动作时间在10ns以下，限制电压在50伏以下，接入后对信号的衰减在时在0.1dB－0.5dB之间（36KHZ）。接入信号避雷器以后，信号线上可以测到符合要求的波形。
电源避雷器接地由引下线、接地体组成。引下线是引导雷击电流入地的通道，应采用直径不小于8mm的圆钢，或截面不小于12×4mm2 的扁钢，也可用截面不小于25mm2 的镀锌钢绞线。接地体是埋于地下与引下线入地相连接，雷击电流由此发散到大地。通常用直径为50mm的钢管或50×50×5mm的等边角钢，将一端削尖垂直打入地下，以满足接地电阻的要求。接地体/线一般采用搭接焊，焊接处必须牢固无虚焊。有色金属接地线不能采用焊接时，可采用螺栓连接。接地线与电气设备的连接亦采用螺栓连接。
3.1.2 防雷系统选型
在设计弱电系统防雷时，采用深圳安普迅的ANSUN系列防雷产品，取得了较好的防雷效果。主要的防雷措施如下：
3.1.2.1 监控系统
1） 中心控制室设备电源的入口加装AM60C型单相电源防雷器；UPS前端加装AM40C型单相电源防雷器进行电源的B、C级防护。
2） 室外全方位摄像系统，有云台控制器加装3合1型监控系统综合防雷器，用于保护摄像系统的电源、云台控制及摄像头。
1, 电源系统采用220VAC：采用AJ3-220型监控系统综合防雷器;
2, 电源系统采用24VAC：采用AJ3-24型监控系统综合防雷器;
3） 全方位摄像系统，不带云台控制器加装2合1型监控系统综合防雷器，用于保护摄像系统的电源及摄像头。
1, 电源系统采用220VAC：采用AJ2-220型监控系统综合防雷器;
2, 电源系统采用24VAC：采用AJ2-24型监控系统综合防雷器;
4） 室内云台控制总线通信控制设备前端，加装AS24Y型控制线路防雷器。
5） 室内硬盘录像机前端，加装AS12B型视频信号防雷器。
6） 室内液晶监视屏，加装AR25F型电视系统防雷器。
7） 红外监视系统，采用电源加控制二合一型监控系统综合防雷器;
8） 室外摄像系统PE线与交流电源地线相连；室内各系统PE线统一接到室内接地汇流排，再通过汇流排与接地体相连。
3.2智能广播控制系统防雷解决方案：
3.2.1外部防雷
外部防雷包括避雷针、避雷带、引下线、接地极等等，其主要的功能是为了确保建筑物本体免受直击雷的侵袭，将可能击中建筑物的雷电通过避雷针、避雷带、引下线等，泄放入大地。
针对各系统的不同情况，在控制机房房顶必须加装避雷针，以保证整个机房处于避雷针保护范围之内；避雷针与建筑物主钢筋连接；接地电阻不大于4Ω；
