安镇中心学校防雷措施及学校防雷方案
一、目前安镇中心小学防雷基本状况及防雷接地
日前，我公司对安镇中心小学进行了现场调查，发现该小学在设计过程中对防雷安全的考虑部分与国家标准有部分出入:
1、 无锡市地处江苏东南部，太湖周围，年平均雷暴日约为37天；Ng =0.024*37 =0.888
2、 安镇中心小学地处安镇新区,旁边为安镇中心幼儿园,周围目前基本为旷野,属雷击多发地带；k 雷击次数校正系数；在此类型情况下取2；
3、 安镇中心小学有效建筑面积约10000m2,N = kNgAe =0.018,大于或等于0.012次/a, 应划为第三类防雷建筑物。
根据中华人民共和国国家标准《建筑物防雷设计规范》(GB50057-2001)要求：
1、 第3.4.1条 第三类防雷建筑物防直击雷的揩施，宜采用装设在建筑物上的避雷网(带)或避雷针或由这两种混合组成的接闪器。避雷网(带)应按本规范附录二的规定沿屋角、屋背、屋檐和檐角等易受雷击的部位敷设。并应在整个屋面组成不大于20m×20m或24m×l6m的网格。我们建议在顶层各角加装避雷针，并与避雷带相连；
2、 第6.1.4条 在工程的设计阶段不知道信息系统的规模和具体位置的情况下，若预计将来会有信息系统，应在设计时将建筑物的金属支撑物、金属框架或钢筋混凝土的钢筋等自然构件、金属管道、配电的保护接地系统等与防雷装置组成一个共用接地系统，并应在一些合适的地方预埋等电位连接板。目前这项工作没有做。
3、 学校网络中心，处于第四层楼，处于LPZ1区，本区内的各物体不可能遭到直接雷击，流经各导体的电流比 LPZ 0B 区更小；本区内的电磁场强度可能衰减，这取决于屏蔽措施。屏蔽措施做得如何，目前我们没办法评估。
4、 第6.3.3条 接地除应符合本规范其它章的规定外，尚应符合下列规定。

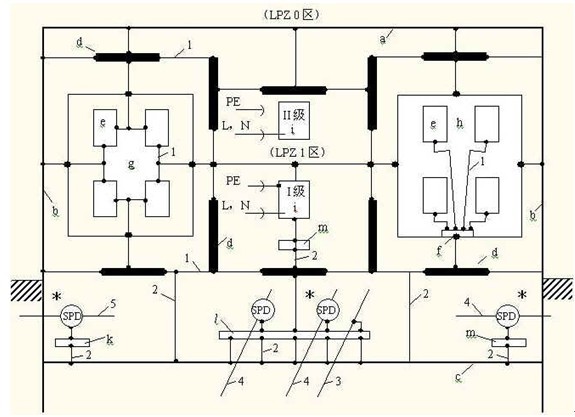

一、每幢建筑物本身应采用共用接地系统，其原则构成示于下图。
二、当互相邻近的建筑物之间有电力和通信电缆连通时，宜将其接地装置互相连接。
注：a──防雷接闪器避雷器；
c──防雷设备的接地装置（接地体网络、共用接地体网络）以及可能是建筑物空间屏蔽的一部分，如基础内钢筋和基础接地体；
d──内部导电物体，在建筑物内及其上不包括电气装置的金属装置，如电梯轨道、吊车、金属地面、金属门框架、各种服务性设施的金属管道、金属电缆桥架、地面、墙和天花板的钢筋；
e──局部信息系统的金属组件，如箱体、壳体、机架
f──代表局部等电位连接带单点连接的接地基准点（ERP）；
g──局部信息系统的网形等电位连接结构；
h──局部信息系统的星形等电位连接结构；
i──固定安装引入PE线的Ⅰ级设备和不引入 PE 线的Ⅱ级设备；
k──主要供电力线路和电力设备等电位连接用的总接地带、总接地母线、总等电位连接带。也可用作共用等电位连接带
l──主要供信息线路和信息设备等电位连接用的环形等电位连接带、水平等电位连接导体，在特定情况下，采用金属板。也可用作共用等电位连接带。用接地线多次接到接地系统上做等电位连接，宜每隔 5m 连一次
m──局部等电位连接带；
1──等电位连接导体；
2──防雷接地线；
3──服务设施的金属管；
4──信号线路；
5──供电线路
＊──进入 LPZ 1 区处，用于管道、电力和通信线路或电缆等外来服务性设施的等电位连接。
此项工作需进一步改进。
二、 系统防护方案
1. 电源系统防雷
由于雷电冲击波的主要能量集中在从工频附近几十赫兹到几百赫兹的低端，所以雷电冲击波能量就容易与工频回路发生耦合、谐振，于是雷电冲击波从电源线路进入电子设备的几率要比从信号线中进入的几率要高得多，据统计，约有80％的雷击损坏电子设备的事故是由电源引入的，因此应特别加强系统中设备电源的防雷措施。如图1所示，电源防雷器在相线和零线之间的限压采用三个氧化锌压敏电阻模块。在零线和地线之间的保护，采用一个高能量的石墨放电极的NPE模块来限制零地之间的过电压。
建议采用ANSUN AM40A型电源防雷器1套；
控制室加装一套ANSUN AM40A型电源防雷模块，共计1套；
2.监控系统
监控系统主要的防雷措施如下：
1、室外全方位摄像系统，有云台控制器加装3合1监控防雷器，用于保护摄像系统的电源、云台控制及摄像头。
电源系统采用220VAC：采用ANSUN AJ3-220型220V三合一监控防雷器；
电源系统采用24VAC：采用ANSUN AJ3-24型监控系统综合防雷器；
2、全方位摄像系统，不带云台控制器加装2合1型监控系统综合防雷器，用于保护摄像系统的电源及摄像头。
电源系统采用220VAC：采用ANSUN AJ2-24型监控系统综合防雷器；
电源系统采用24VAC：采用ANSUN AJ2-24型监控系统综合防雷器；
3、云台控制总线通信控制设备前端，加装ANSUN AS12Y型控制线路防雷器；
4、室内硬盘录像机前端，加装ANSUN AS12B型视频信号防雷器；
5、室内液晶监视屏，加装ANSUN AR25F型电视系统防雷器；
