一、基站状况：
高度50米，砂石土壤地质，接地电阻97欧姆，电源线架空引入，无B级防雷器，C级防雷器损坏，无D级防雷器，无天馈防雷器，无均压环
1) 架空线接入；
2) 室外接地排被盗；
3) TN接线模式
4) 汇流排与地网引入线25平方毫米，不符合要求
5) 测量地阻值97Ω
6) 室内未安装B级防雷
7) 电源柜防雷器击毁
8) 防雷器损坏没有更换
9) 未安装天馈线防雷器
10) 未安装直流电源防雷器
11) 双GSM 基站、单CDMA基站
12) 环境监测系统未加装防雷器
二、改造项目：
a. 地网改造；
b. 架设均压环及多点接地；
c. 走线架地线整理；
d. 安装更换防雷器；
三、具体实施
3.1 地网改造
根据基站现场地理环境状况，制定出地网重建方案：沿基站外围进行挖沟，宽度30公分，深度70公分，由铁塔交界处向两侧分别延伸20米，中间10米处及末端两处横向开挖连接，近端横向联结点击远端横向联结点向下打两个2米洞孔，放入两根接地棒，沟道内部每隔5米打入50*50*5 2.5米角钢，撒入长效降阻剂，用40*4镀锌扁钢连接，并与旧地网及接地棒连接。
地网通过机房后面及侧面两处用40*4镀锌扁钢进入机房。

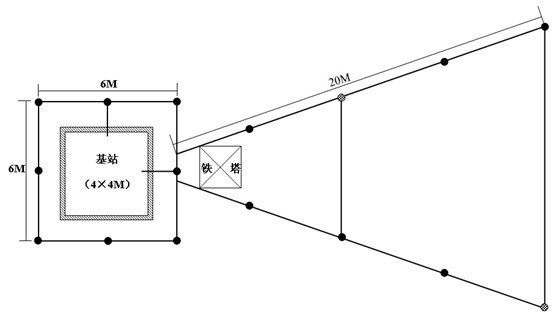

基站接地鸟瞰图
说明：
X 非金属接地棒 0 金属接地棒 - 40×4镀锌扁钢 @ 基站 # 铁塔
3.2 架设均压环及多点接地
机房内部顶端架设均压环，均压环一点与室内汇流排相连，另外一点直接与侧面地网引入线相连。
3.3 走线架地线整理
机房内各设备应就近与均压环用BVR16平方导线进行可靠连接。包括交流电源配电箱、开关电源、GSM设备、CDMA设备、SDH设备、ODF、DDF、环境监控设备等。
3.4安装更换防雷器
根据现场环境选配出适合防雷器。其中：
配电箱入口处加装B级防雷箱一套，型号为AM120B；
开关电源柜C级防雷模块更换，型号为AM40B；
直流电源排加装直流电源模块一套，型号为AM40-48;
GSM900MHz，GSM900MHz馈线进入机房入口处加装1/4波长短路型天馈防雷器，型号为AR22D-1/4，共计12套。
3.5 其他
汇流排与地网引入线更换，由原来25平方毫米更改为95平方毫米。
四、内部验收报告
（略）
五、依据
《基站防雷与接地技术规范》QB-W-011-2007
《通信局（站）雷电过电压保护工程设计规范》YD/T 5098¾2005
《建筑物防雷设计规范》GB 50057-94（2000版）
《施工现场临时用电安全技术规范》（JGJ80-91）
《建筑安装工程质量评定统一标准》（GBJ300-88）
《电气装置安装工程施工及验收规范》（GB50168、GB50169、GB50254-259）
