防雷工程组织与施工方案



2.1 工程规模：详见货物说明一览表

2.2工期要求：开工和竣工日期按照《合同》的规定；质量要求：工程竣工后，满足设计要求及相关国家规范要求并顺利通过防雷所验收合格。

2.3承包范围

整个弱电系统电源、信号防雷器安装及接地。防雷工程安装要求严格按国家各项规范要求及最大程度保护现场环境进行施工。从施工材料的采购、运输、保管和制作加工，施工作业，直至竣工验收移交。

2.3工程特点

该工程总体难度非常大，主要体现在户外安装部分。如线路屏蔽、各摄像点、门禁接地难，安装防雷器位置受限限制，安装进度慢。部分需要单独制作人工接地体，却受场地限制等，大大增加了施工难度及减缓工程进度。

三、现场施工方案

（一）线路防感应雷：

1、电源精细防雷器安装要点：

安装要点：将防雷器卡装在35MM导轨上。用6平方双色地线做接地线。机房端采用的防雷插座。注意连接地线应尽量的短，一般不超过0.5米。

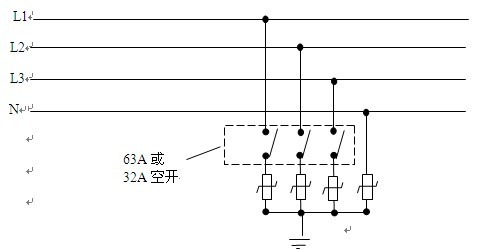

电源避雷器安装示意图（图二）

2、信号防雷器安装

信号防雷器的安装必须注意接口是否正确，将原线路从端口拔出，插入防雷器“IN”口，将防雷器配备的连接线一头插入设备端口，一头插入防雷器“OUT”端即可。接地线接到接地排，如果机柜接地良好也可直接接到机柜上。



（二）接地处理

1、大楼钢筋的抽取：





为宜，用Ф10镀锌圆钢（弯成90度）并与

 主钢筋焊接，然后再焊一小段的扁钢，扁钢

预先钻孔。

焊接处刷沥青防腐防锈，恢复柱子。

在适当地方安装接地汇集排，接地排用与35平方以上地线

套线耳接到焊出的扁钢。

    将机壳、防雷器接地线接至接地排，长度在1米以内。地线截面6平方以上多芯软铜线。



（四）施工管理

4.1施工准备

整个工程工主要由甲方统一指挥，由我公司施工，计划在《合同》生效后两天内部分人员进入施工现场，开始做前期准备工作，其余人员根据情况按计划安排进场。见施工前期工作流程

 成立项目经理部
编写施工组织设计和施工手册
现场选址
编写材料供应计划和材料采购
施工机具维修
施工图会审
办理开工许可手续
基础材料加工
施工机具设备转运进场
工程开工——《合同》指定日期
施工前期工作流程图
 4.1.1 技术资料的准备

4.1.1.1 有关图纸和其他施工资料由甲方在开工前提供，由项目技术部负责保存和管理，根据现场需要发放，待工程结束后，由项目技术部负责向甲方移交相关资料；

4.1.1.2 按照贵公司提供的招标书的要求，我公司提工程技术方案。

4.1.1.3 技术资料的管理按公司《工程施工管理办法——技术管理》执行；

4.1.1.4 竣工资料除按《工程施工管理办法——技术管理》执行外，还应执行监理、甲方的相关规定；

4.1.1.5 施工图纸和设计变更通知单由技术部专人负责管理；

4.1.1.6 各种技术资料按照监理公司的要求报送。

4.1.2 材料准备：物资供应要服从施工进度的总体安排,提前入库,相关证件完备。

4.1.3 通讯设备：配备电话、传真、手机，以便内外通讯联系。

4.1.4 施工场地准备：提前联系并确定有关场地或房屋使用手续，选择合理的运输线路。

4.1.5 施工机具准备：根据本工程的基本工作量和合同所要求的工期，合理安排调配施工机具。见主要施工机具设备表。现有运输车辆不足时，委托租运补充。投入施工现场的机具完好率达到100%，并能满足本工程对施工质量和安全的要求。需要检修、新购机具必须提前完成。

4.1.6 施工力量的配置：见施工力量投入表。



4.2 施工工期工序总体安排

预计工期为：130天，整个施工分为七个弱电系统的电源、信号SPD过压保护器安装及就近接地改造安装，按系统分为7大工序，每个大工序又可分为电源、信号防雷器安装及接地两个小的工序，正常情况下，7大工序之间可由中间验收隔开，而小工序之间则可组成一定节奏的流水作业交叉施工，五大工序也可组成一定节奏的流水作业，以加快施工进程。



4.3 机械设备投入一览表

序 号	机具名称	规格型号	单 位	数量	存放地点	备注
1	工具箱		个	2	施工现场
2	接地电阻测试仪		台	1	施工现场	上海产
3	切割机		台	2	施工现场
4	电焊机		台	1	施工现场
5	电钻及其它输助工具		批	1	施工现场
6





4.4本工程施工力量投入表
人员类别	项目经理部	施工队	备注
工程管理人员	1人	1组
技术员（工程师）	1人
安装人员	3人
其他人员
小计	5人

（五）项目组织实施管理和项目进度计划

1）、项目实施管理

1．报建手续：工程施工进场之前，向管理部门报送相关申请资料，争取以最快的速度办齐所有开工手续及有关现场移交、工作方面的整理工作，确定开工时间。

2．临时设施：开工第一天早上，首先组织人员进场，作好施工前的准备工作，临时用电设施，材料仓库，于开工前完成此项工作。

3．劳动力的准备

①    根据本工程的特点和施工进度计划的要求确定各施工阶段的劳动力需用量计划。

②    组织施工人员按计划进场，于开工当天一早到达工地。

③    开工第一天早上对施工技工进行必要的技术、安全、思想和法制教育，教育工人树立“质量第一，安全第一”的正确思想，遵守有关施工和安全的技术法规，遵守地方治安法规。并进行必要的技术培训。

4．材料准备

①    根据施工进度计划和施工预算工料分析，编制工程所需材料用量计划，提前作好备料，供料工作及组织运输的工作。在进场前早几天完成。

②    根据材料需用量计划，做好材料的订货和采购工作，使计划得到落实。施工前两天完成。

③    开工前一天组织材料按计划进场，并做好保管工作。

④    施工机械准备：根据施工组织设计中确定的施工方法、施工机具、设备的要求和数量以及施工进度计划的安排，编制施工机具设备需用量计划，组织施工机具设备需用量计划的落实，确保按期进场。

⑤    指定专人负责该项目的管理工作，使工程能按进度安全保质地完成。



（五）保证系统稳定运行的具体措施

    我公司已通过ISO9001质量管理体系认证，有自己的雷电试验室，可对防雷器进行冲击试验，从源头上保证了防雷器件的质量。另外，为保证系统稳定可靠的运行，我公司将按照我公司的《质量管理手册》进行管理，我们每年都实施大量的防雷工程，派出的施工队伍有着丰富经验，而且由有丰富理论基础和施工经验的工程师带队，规定有一整套的施工工艺保证措施，每个环节必须经过自验、互验通过才能通过。我们正是通过这几方面的严格要求来保证防雷工程的施工质量，出色的施工管理和从材料上把关，保证了每一个防雷系统稳定正常的运行。
