物业小区集成系统防雷方案设计
受物业管理处委托，就该小区消防控制中心（监控中心）、户外摄像头、电梯机房等系统防雷现场进行勘察，并由深圳市安普迅通信技术有限公司进行设计、施工。
本方案根据小区受雷灾现场分析、雷电综合防护原理、电子设备防雷特点以及建设方提出的要求、现场安装环境等，结合我司从事多年防雷经验，对贵公司小区防雷设计本方案，以实现经济合理、安全可靠的设计原则，使设备正常运行。
一、 现场勘察分析及整改措施：
（一）控制中心机房设备、电梯机房存在的防雷隐患：
1、控制室设备有接地，但不规范，各设备间及金属管线无等电位连接处理；
2、消防主机电源接入端无防感应过压保护措施；
3、消防主机信号控制线无防感应过压保护措施；
4、监控主机视频及控制信号线无防感应过压保护措施；
5、监控主机电源接入端无防感应过压保护措施；
6、网络交换机柜电源接入端无防感应过压保护措施；
7、网络交换机信号传输线无防感应过压保护措施；
8、机房入户电源、线信号线路无屏蔽处理；
9、13台电梯机房电源供电处无防感应雷过压保护措施；
10、2个泵房电源无防感应过压保护措施；
控制中心机房消防主机设备、网络机柜设备、监控主机设备以及电梯机房、泵房存在的以上问题是感应雷侵入设备并倒至设备损坏的主要因素。为防止雷电对中心机房设备损坏，我司采取了以下相应防护措施。
（二）、防雷整改措施

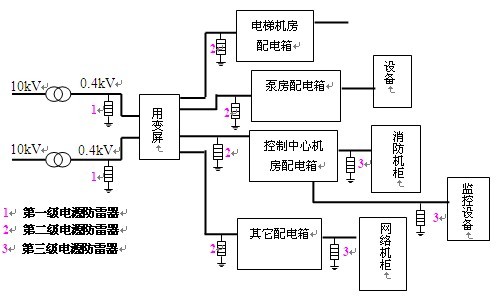

1、机房电源保护：在消防中心电源进线端配电箱加装电源防雷器：采用AM80A做为电源一级保护，共1组。AM40做为电源二级保护，共1组。在消防主机、网络机柜、监控主机等设备电源输入端加装单相电源避雷器AM40，共计3套；如图：
2、消防、监控、网络主机信号线路保护：
① 在消防主机控制信号输出总线端及信号回路加装控制线路防雷器AS24Y，共16套；
② 在监控主机视频信号输出端加装视频信号防雷器AS12B，共52套。
③ 在监控主机控制信号接入端加装信号防雷器AS24Y，共1套；
④ 在网络主交换机24口信号传输端口处加装24口计算机网络防雷器AS05J-24保护，共2台；
3、机房等电位接地处理：

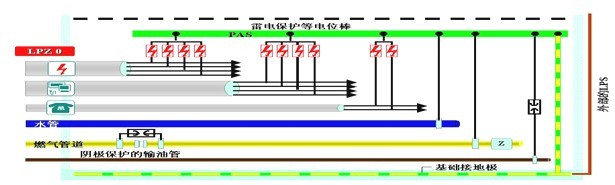

机房等电位连接、接地措施：在主控机房以集控室防静电地板下敷设汇流排，沿着地面布置40×3紫铜排，共15m。供设备及其它金属构架接地。采用等电位连接线4-10mm2铜芯线及螺栓紧固的线夹作为连接材料，将配电箱金属外壳、电源地、避雷器地、机柜外壳、服务器外壳、UPS外壳、金属屏蔽线槽、门窗等穿过各防雷区交界的金属部件和系统(设备的外壳)，以及对防静电地板下的隔离架进行多点等电位接地就进至汇流排。同时在机房找出建筑物主钢筋，经测试确与避雷带连接良好，用铜铁转换接头将接地汇流母排与之连接起来。如图：
通过等电位汇流排将机房内金属外壳接至汇流排，让雷电感应在金属外壳上的电荷迅速疏散，避免了在金属外壳上感应的电荷积聚而形成电位差后产生局部放电现象而使设备内元器件遭到击穿。
将所有防雷地、交流工作地、直流工作地及保护接地与机房建筑物框架主钢筋连接起来，并做好防腐处理，构成综合共用地网。
总之,只有将直击雷、感应雷、接地网、防雷器选择及配合、连接线及等电位连接等因素考虑到系统防雷之内，充分利用电磁兼容的分区防雷，消除地电位反击等综合环节，就可以将用户系统防雷工作做好，使雷灾的可能性降至最低。
4、13台电梯机房电源保护：分另电梯机房电源控制开关处加装电源防雷器AM40C，共13台，确保电梯的正常运行。
5、2个水泵房电源开关处加装AM40，共2台，确保泵房设备安全；
说明：安装电源SPD时，应在机房端SPD前串联空气开关。所有设备及防雷器就近接地处理，接地线采用4-6平方多股软铜线，接地线做到短、平、直；
