电气装置和高层建筑一、二类的防雷设备安装图

2011-06-09 09:26:06

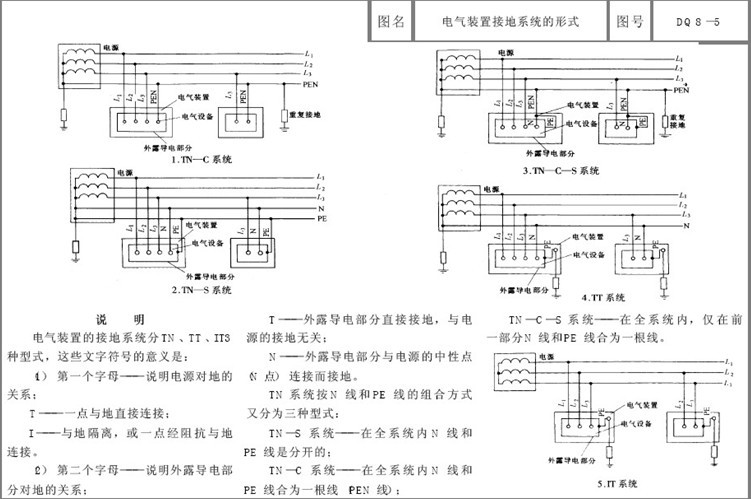

图一：介绍了电气装置防雷在TN-C系统中的接地形式、在TN-S系统中的形式、在TN-C-S系统中的防雷接地、在TT系统中的接地形式。

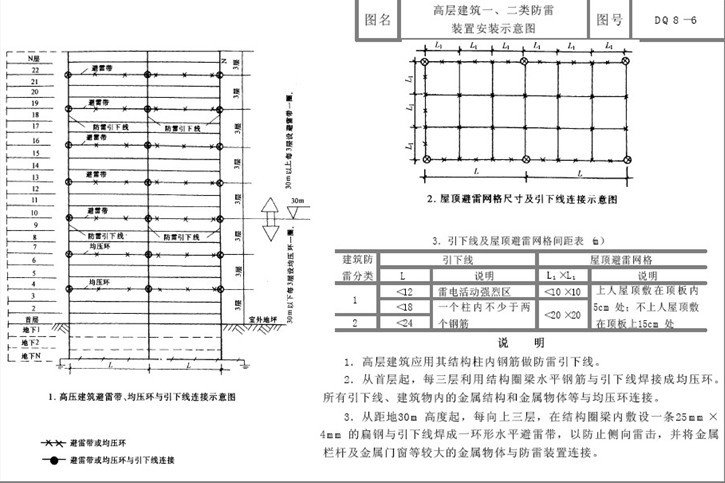

图二：高层建筑一、二类防雷设备安装图：1、高层建筑应用建筑物主钢筋做防雷引下线；2、从第一层起，每三层用水平钢筋与引下线焊接成均压环，所有引下线、金属门窗、设备金属外壳等金属物体全部与均压环连接；
