雷雨季节：4-20mA信号避雷器防雷措施你知道吗？

在雷雨季节，4-20mA信号传输系统（常用于工业传感器和控制系统）特别容易受到雷击和电涌的影响。电涌可能通过传感器线路进入系统，导致设备损坏或信号失真。因此，使用4-20mA信号避雷器是保护这些系统的重要手段。以下是几项关键的防雷措施，确保系统在雷雨季节的稳定运行。

一、4-20mA信号避雷器的主要功能
4-20mA信号避雷器通过以下方式保护工业控制系统：
电涌抑制：吸收雷击和感应雷产生的电涌，防止高电压通过传感器线路进入设备。
电压限制：将电涌电压限制在设备可接受的范围内，防止电子元件损坏。
快速响应：避雷器具有极快的响应时间，能在电涌产生的瞬间保护设备。 二、4-20mA信号避雷器防雷措施
2.1 信号线路的避雷器安装
安装位置：信号避雷器应安装在信号源和控制设备之间的关键点，尽量靠近受保护设备的信号输入端。这可以在雷电发生时，第一时间吸收电涌能量，避免电压传导至设备。
地线接入：确保避雷器接地良好。接地线越短越好，减少阻抗。避雷器通过接地将电涌能量导入地下，避免电涌进入设备。
2.2 多级防护
分级防护设计：结合多级防雷系统，在主电源入口安装一级电力避雷器（Type 1），在设备附近安装二级避雷器（Type 2）或三级避雷器（Type 3）。信号避雷器作为精细级防护，防止小电压波动损坏精密的传感器设备。
2.3 定期检测与维护
检查接地系统：雷雨季节前，定期检查接地系统，确保接地电阻低于10欧姆。接地不良会导致避雷器失效，无法及时释放电涌能量。
状态监控：优质信号避雷器通常配备状态指示功能，定期监测避雷器的工作状态，避免避雷器在雷电频发时失效。
2.4 安装屏蔽和接地
电缆屏蔽：使用屏蔽电缆并将其连接至接地点，防止感应雷或静电通过电缆进入控制系统。
信号隔离：通过使用隔离变送器将传感器信号与系统隔离，进一步增强防护效果。
2.5 合理布线
信号线与电源线分离：确保信号线与高压电源线分开布置，避免感应电涌或干扰。
短距离布线：尽量缩短信号传输线的长度，减少雷电感应的影响。

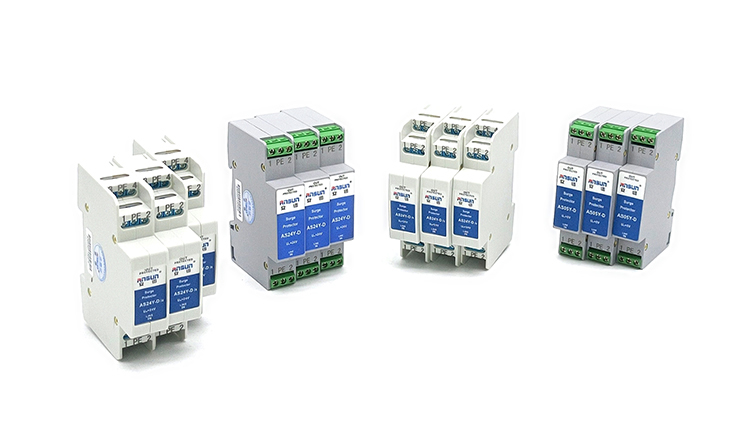

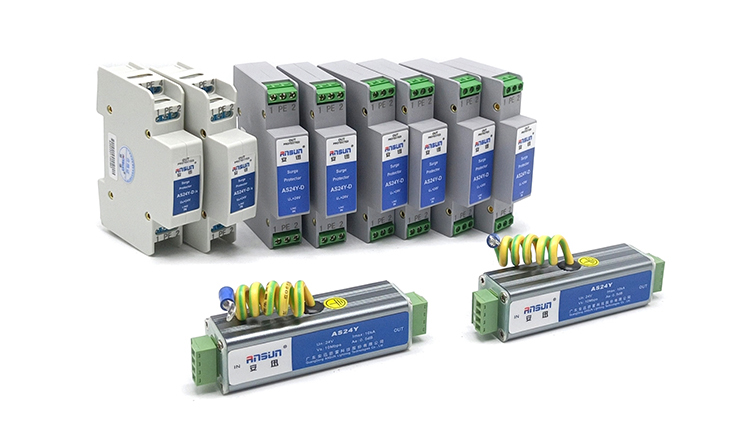

三、4-20mA信号避雷器选购建议
在雷雨季节保护4-20mA信号设备时，选购避雷器时应考虑以下几点：
通流容量：选择通流容量高（如10kA至20kA）的信号避雷器，尤其是在雷电多发区域。
低残压：确保避雷器在电涌发生时能将残压限制在设备承受范围内，一般残压低于1.0kV更为理想。
响应时间：避雷器的响应时间应足够快，通常应小于25纳秒，确保在雷击时能快速保护设备。

雷雨季节使用4-20mA信号避雷器保护传感器和控制系统是防雷的重要手段。通过正确安装避雷器、接地、以及采取多级防护措施，可以大幅减少雷击和电涌对设备的损害风险。同时，定期维护避雷器的状态，确保在雷电频发时提供有效防护，是保证设备安全运行的关键。
