交流防雷器模块的工作原理，守护电子设备安全

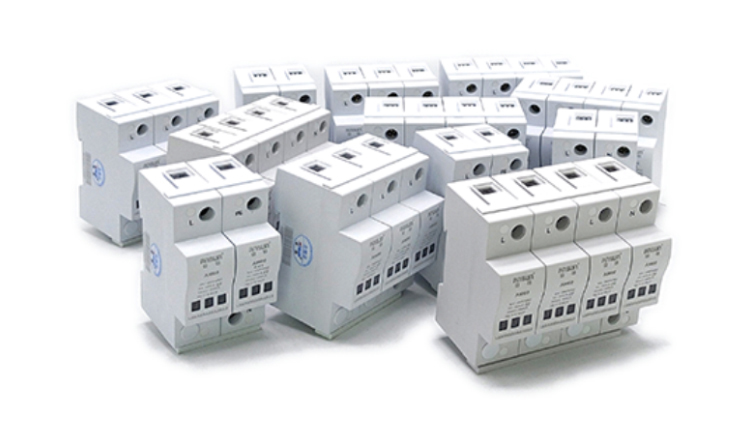

交流防雷器模块（AC Surge Protective Device, SPD）是保护电子设备免受雷电浪涌或电力系统过电压损害的关键装置。它通过在电网出现过电压时迅速反应，限制电压波动，将过电压引导至地，从而保护电子设备的安全。以下是交流防雷器模块的工作原理和其在保护电子设备中的作用：

一、交流防雷器模块的工作原理
交流防雷器模块的基本工作原理是利用非线性电压限制元件来吸收或分流过电压，并将其安全地引导至地线。其核心组件包括压敏电阻（MOV）、气体放电管（GDT）、瞬态抑制二极管（TVS）等。
保护。

交流防雷器模块的主要元件
压敏电阻（MOV）：这是最常见的浪涌抑制元件，具有非线性特性，能够快速响应电压突增。
气体放电管（GDT）：在高压情况下，气体放电管的内部气体电离形成导电通道，允许大电流通过。
瞬态抑制二极管（TVS）：用于更精确的过电压保护，具有快速响应时间，适合精密设备保护。
热脱扣装置：在防雷器内部，当防雷元件因浪涌过多而损坏时，热脱扣装置会将电路断开，防止过热或火灾。

工作过程
1、正常运行时：在电网电压正常时，防雷器内部的MOV、GDT和TVS二极管等元件处于高阻态，不导通，不影响交流电的正常供电。
2、浪涌发生时：
当雷击或电力系统出现瞬态过电压时，过电压沿着电源线传导至电子设备。
防雷器中的MOV迅速导通，将高压浪涌电流引导至接地线，限制电压幅度，防止过电压冲击电子设备。
如果浪涌电流较大，MOV可能会与GDT协同工作，GDT被击穿后将大部分雷电流迅速分流至地。
TVS二极管则会在MOV和GDT未能完全限制的情况下，对剩余的较小过电压进行精细化的保护。
3、恢复正常状态：当过电压消失，电压恢复到正常范围时，防雷器内部的MOV、GDT、TVS等元件会自动恢复到高阻态，防雷器重新处于待机状态，随时准备应对下一次浪涌。 二、交流防雷器模块的应用场景
1、家庭与办公环境：用于保护计算机、电视、家用电器等电子设备免受雷击或电网浪涌的损害。
2、工业场所：用于保护工厂内的控制系统、电机、传感器等关键设备，防止因电压浪涌导致的生产停机和设备损坏。
3、数据中心：保护服务器、路由器、交换机等敏感设备，确保数据安全和网络稳定。
4、通信基站：用于保护基站中的通信设备和电力系统，确保通信网络在雷电天气下的可靠性。

三、交流防雷器模块的优势
1、快速响应：防雷器能够在纳秒级时间内响应电压突变，快速启动保护，极大地减少了过电压对电子设备的冲击。
2、高能量吸收能力：现代交流防雷器模块能够处理较大的浪涌能量，确保在强雷电环境中依然能有效工作。
3、多级保护：通过多个元件的协同工作，防雷器可以分阶段吸收和泄放浪涌能量，提供更精细的保护。
4、自动恢复：在浪涌过后，防雷器自动恢复正常状态，不影响设备的持续运行。

四、维护与注意事项
1、定期检查：定期检查防雷器的外观及指示灯状态，确保其处于正常工作状态。发现防雷器损坏或异常时，应及时更换。
2、正确安装：防雷器应与接地系统良好连接，确保泄放路径畅通。安装时应遵循厂家建议和电气规范，避免错误接线。
3、定期测试接地系统：确保接地电阻符合要求（通常小于10Ω），以保证雷电流能迅速泄放。

交流防雷器模块通过其快速响应机制和强大的能量吸收能力，有效地保护了电子设备免受雷击和电网过电压的危害。它在家庭、工业和通信等领域的广泛应用，证明了其在保障设备安全、减少设备故障和延长设备寿命方面的不可替代性。定期检查和维护这些防雷设备，可以确保它们在关键时刻发挥最大效能，守护电子设备的安全运行。
