全面解析防浪涌保护器的分类与原理

防浪涌保护器（Surge Protection Device, 防雷器）是保护电气和电子设备免受电涌和雷击影响的关键装置。以下是防浪涌保护器的分类与原理的全面解析：

一、防浪涌保护器的分类
1、按应用领域分类

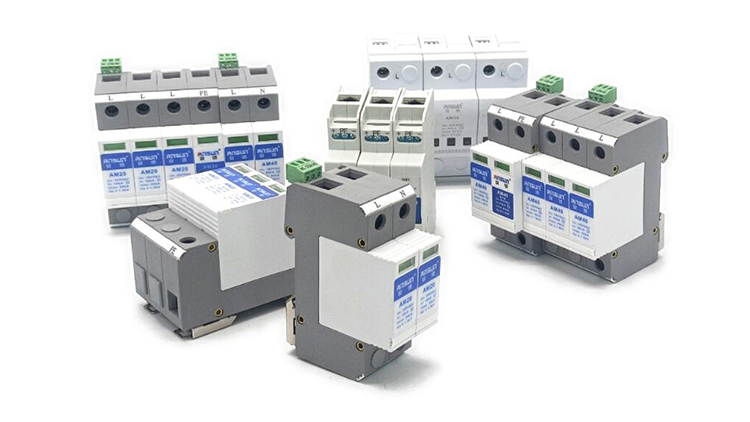

电源浪涌保护器（防雷器）：主要用于电力系统，保护电源线路及电气设备。

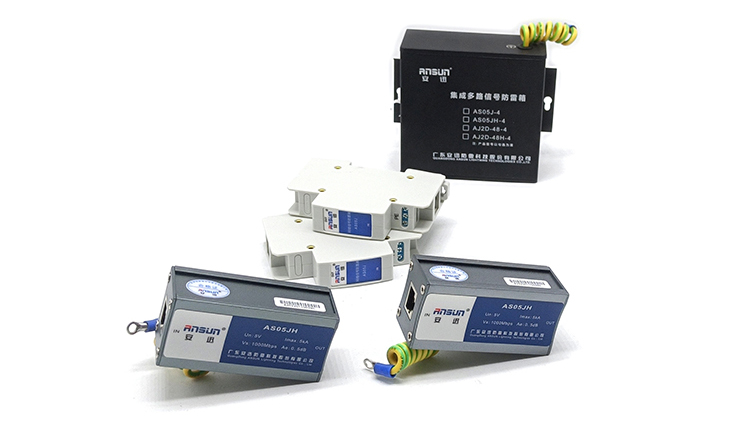

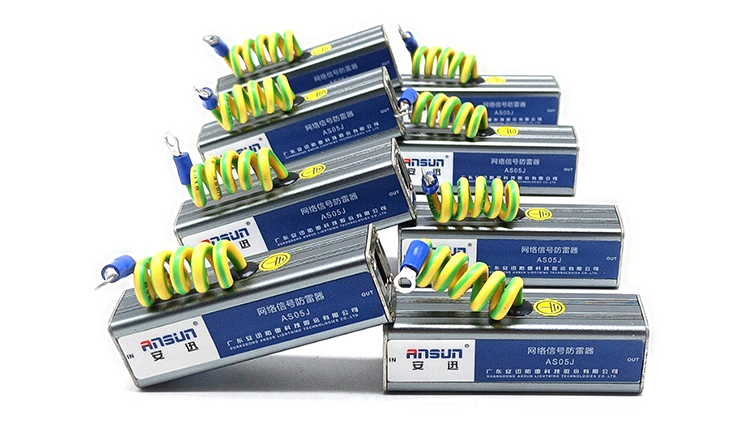

信号浪涌保护器：保护通信、数据和控制信号线路，如电话线、以太网线、光纤线路等。
新能源浪涌保护器：专为直流电压设计，适用于光伏和储能系统。
工业浪涌保护器：适用于高雷电活动区域和严苛工业环境，如工业控制系统、PLC、变频器、电动机等。
2、按结构类型分类
氧化锌压敏电阻型（MOV）：以氧化锌压敏电阻为核心元件，具有快速响应、低残压特性。
气体放电管型（GDT）：通过气体放电管放电，将浪涌电压迅速导入地面。
硅碳保护器型（SCP）：采用硅碳材料，具有高能量吸收能力和较低的残压。
金属氧化物半导体型（MOSFET）：使用MOSFET结构，具有高速响应和高压耐受能力。
3、按保护方式分类
单级保护：仅采用一个防雷器，适用于较低的浪涌保护需求。
多级保护：采用多个防雷器级联，形成多级保护系统，适合高风险环境。
4、 按保护级别分类
T1 防雷器：用于防止直接雷击电流，安装在建筑物的主配电板或电源入口处。能够承受高能量的雷击电流，通常安装在雷电保护区的边界。
T2 防雷器：用于防止间接雷击和操作过电压，安装在分配电板或设备前端。用于保护电气设备免受感应过电压和操作过电压的影响。
T3 防雷器：用于终端设备的精细保护，安装在设备插座或电源入口处。提供更精细的保护，确保设备在末端使用的安全。 二、防浪涌保护器的工作原理
1、能量吸收和分流
· 原理：当电涌或雷电波侵入时，防浪涌保护器的核心元件（如MOV、GDT）会迅速导通，将浪涌电能引入地面，保护设备免受高电压冲击。
· 特性：MOV的压敏特性，GDT的气体放电特性，使其能够迅速响应并将浪涌能量转化为热能散失。
2、电压限制和吸收
· 原理：防浪涌保护器通过降低电压峰值，限制系统电压在安全范围内，防止设备因高电压而损坏。
· 特性：MOV的非线性特性、GDT的气体放电特性，使其能有效限制和吸收浪涌电压。
3、快速响应和恢复
· 原理：防浪涌保护器具有快速响应时间，能够在微秒级时间内完成电涌的导通和吸收。
· 特性：MOV的响应时间小于1纳秒，GDT的响应时间在几微秒，确保设备得到及时保护。

三、防浪涌保护器的关键性能指标
1、额定电压
表示防浪涌保护器能够长期承受的最大电压，通常与设备的额定电压匹配。
2、最大放电电流
表示防浪涌保护器在一次浪涌中能够承受的最大电流，通常以kA（千安）为单位。
3、残压
浪涌保护器在浪涌电流通过时，仍能保持的电压，越低越好，越能保护设备。
4、响应时间
表示防浪涌保护器从检测到浪涌到导通的时间，时间越短，保护效果越好。
5、寿命和耐久性
表示防浪涌保护器在正常使用条件下，能工作多少次浪涌，通常以次/年为单位。 四、防浪涌保护器的安装建议
1、安装位置
电源线：在电源进线处安装，靠近电源设备。
信号线：在信号线进线处安装，靠近信号设备。
保护级别：根据设备的重要性和风险等级，选择单级或多级保护。
2、接地要求
确保防浪涌保护器的接地线连接良好，接地电阻小于4欧姆，保证浪涌能量快速安全泄放。
3、防护等级
选择防护等级高的浪涌保护器，如IP65、IP66，适应室外环境的需求。
4、定期检查和维护
定期检查浪涌保护器的状态，确保其工作正常。检查电压指示灯、外观和电气性能，必要时更换损坏的保护器。 五、防浪涌保护器的应用场景
1. 家庭和办公环境
用途：保护家庭和办公电器设备，如电脑、电视、网络设备等。
安装位置：电源插座、配电箱。
2. 工业环境
用途：保护工业控制设备和电气设备，如PLC、变频器、传感器等。
安装位置：工业控制柜、配电室。
3. 通信和数据中心
用途：保护通信设备和数据中心设备，如服务器、交换机、路由器等。
安装位置：通信机房、数据中心。
4. 公共基础户外设施
用途：保护户外电气设备和通信设备，如基站、监控摄像头、路灯、变电站等。
安装位置：户外配电柜、设备箱。

防浪涌保护器是保障电气和电子设备安全的重要设备，选择合适的浪涌保护器，并进行正确的安装和维护，可以有效减少设备损坏和经济损失。了解其分类、原理和关键性能指标，有助于选择最适合的保护方案。如果有需要，可以咨询安迅专业防雷工程师或相关技术人员，获取更详细的指导和帮助。
