改善铁路信号安全！正确配置分线柜SPD防雷模块很重要

铁路信号系统的安全性至关重要，特别是在雷电多发地区，正确配置分线柜的SPD（浪涌保护器）防雷模块显得尤为重要。以下是详细的配置和实施步骤：

了解铁路信号系统的需求

铁路信号系统的复杂性和高可靠性要求决定了防雷措施必须全面和有效。主要防护目标包括：
1. 防止雷电流对信号设备的直接损害。
2. 防止雷电感应引起的过电压对信号设备的干扰和损害。
3. 保证信号系统的持续、可靠运行。 确定SPD的保护级别

根据铁路信号系统的需求，SPD的保护级别通常包括以下几种：
1. 一级保护（B级SPD）
用于总配电柜或信号系统的主配电设备，提供初级防护，承受高能量雷电流。
位置：安装在总配电柜或信号系统的主配电柜内。
参数：最大放电电流（Imax）不低于100kA。
2. 二级保护（C级SPD）
用于分配电柜或信号系统的分线柜，提供二级防护，进一步削减雷电浪涌能量。
位置：安装在分配电柜或分线柜内。
参数：最大放电电流（Imax）不低于40kA。
3. 三级保护（D级SPD）
用于终端设备或敏感信号设备，提供最后的防护，消除剩余浪涌电压。
位置：安装在终端设备或信号设备的电源输入端。
参数：最大放电电流（Imax）不低于10kA。

配置分线柜的SPD防雷模块

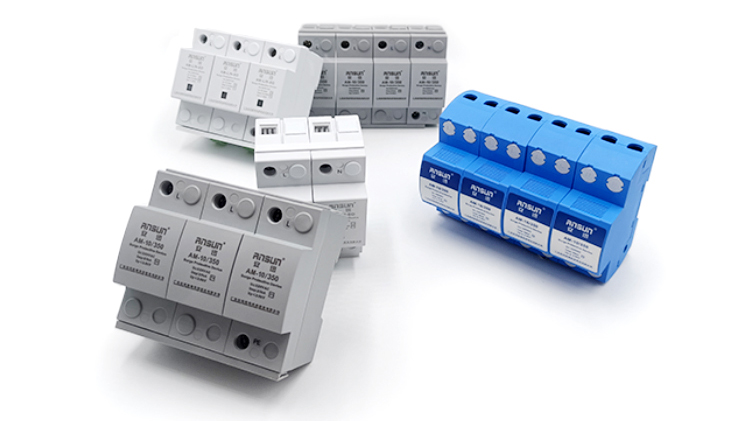

1. 电源防护
在分线柜内安装C级SPD，确保其额定电压与系统电压相匹配。
建议参数：额定电压（Uc）为230V或适合系统电压，标称放电电流（In）为20kA，最大放电电流（Imax）为40kA。

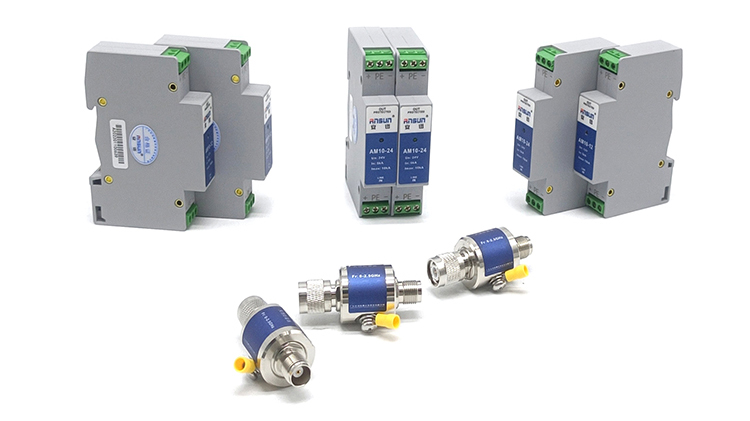

2. 信号线路防护
根据信号线路的具体类型（如网络、同轴电缆、RS485等），选择适合的信号防雷模块。
网络信号防护：安装RJ45网络防雷器，额定电压（Uc）为5V或适合信号电压。
同轴电缆防护：安装同轴电缆防雷器，适用于摄像头信号等。
RS485信号防护：安装RS485防雷器，额定电压（Uc）为12V或适合信号电压。 接地系统建设

1. 接地措施
接地电阻：确保接地电阻小于10欧姆，以保证雷电流能够有效分流。
等电位连接：确保所有SPD、设备和接地系统之间形成等电位连接，减少接地电位差带来的风险。
2. 布线和安装
布线：将SPD尽量靠近被保护设备安装，减少连接线长度，以降低引线电感对保护效果的影响。
连接：使用截面积不小于16mm²的铜导线连接SPD，确保低阻抗路径。

定期检查和维护

1. 检查内容
SPD状态指示灯：检查SPD的状态指示灯，确保其正常工作（绿灯亮）。
接地系统：定期测试接地电阻，确保其在规范范围内。
2. 维护计划
定期维护：根据设备的使用寿命和检测结果，制定定期维护和更换计划。
记录和管理：记录每次检查和维护的情况，建立设备档案，便于后续管理和分析。

通过合理配置分线柜中的SPD防雷模块，建立有效的接地系统，并定期检查和维护，可以显著提高铁路信号系统的防雷安全性。正确的配置和实施措施不仅能保护设备免受雷电损害，还能保证信号系统的持续、可靠运行。
如果有具体的配置需求或疑问，建议咨询安迅专业的防雷工程师或相关技术人员，以获取更加详细和专业的指导。
