高效防雷保护！低压并网柜浪涌保护器怎么配置？

配置低压并网柜的浪涌保护器（SPD）需要根据其具体需求和应用场景，确保多级保护和系统整体的协调性。以下是高效防雷保护配置低压并网柜浪涌保护器的一些具体建议：

确定浪涌保护器的级别和位置

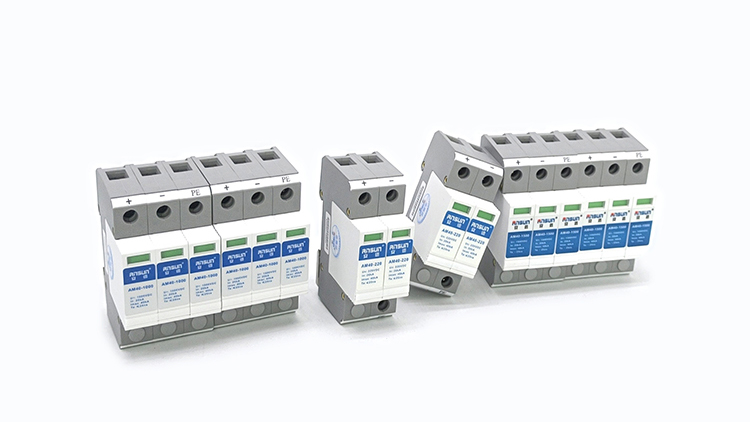

1、一级保护（B级SPD）
安装在建筑物主配电系统的总配电柜或配电室内，保护整个电气系统免受高能量的雷电流冲击。
位置：总配电柜或总配电室。
功能：主要用于分流大部分的雷电流，降低进入系统的浪涌电流幅度。
特点：高能量承受能力，响应时间较快。

2、二级保护（C级SPD）
安装在分配电柜或配电箱内，为低压并网柜提供二级保护，进一步削减剩余的浪涌能量。
位置：分配电柜或配电箱。
功能：进一步削减雷电浪涌能量，保护下一级设备。
特点：能量承受能力适中，响应时间适中。

3、三级保护（D级SPD）
安装在敏感设备的电源输入端或低压并网柜内部，提供最后的终端保护。
位置：敏感设备的电源输入端或低压并网柜内部。
功能：消除剩余的小幅度浪涌电压，保护敏感电子设备。
特点：较低的能量承受能力，响应时间最快。

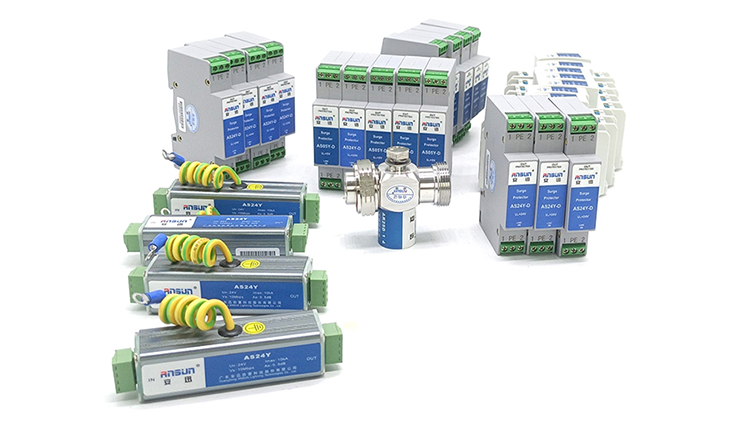

选择合适的浪涌保护器

选择浪涌保护器时，需要根据低压并网柜的具体情况和要求，考虑以下因素：
1、额定电压（Uc）：选择与系统工作电压相匹配的浪涌保护器。
2、标称放电电流（In）和最大放电电流（Imax）：根据系统可能遇到的最大浪涌电流选择合适的In和Imax值。
3、电压保护水平（Up）：确保浪涌保护器的电压保护水平能够满足设备的耐压要求，通常选择尽可能低的Up值以保护设备。
4、响应时间：选择响应时间快的浪涌保护器，以确保在雷电浪涌来临时迅速保护设备。 具体配置实例

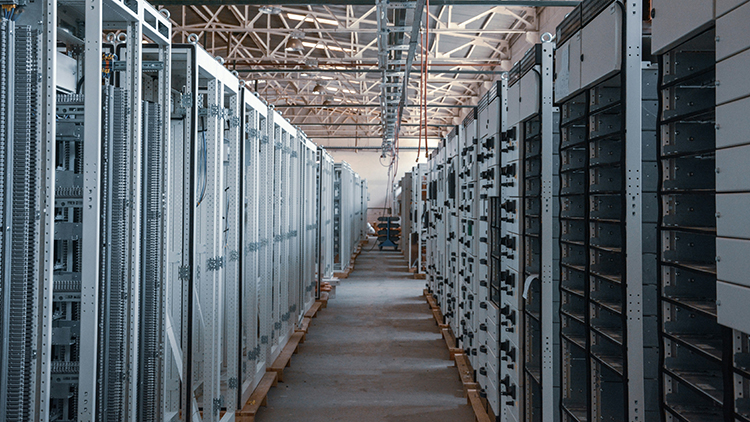

1、总配电柜（一级保护）
B级SPD：选用标称放电电流不低于60kA，最大放电电流不低于100kA，额定电压与系统电压相匹配的B级浪涌保护器。
安装位置：总配电柜的输入端，与接地系统连接。

2、分配电柜（二级保护）
C级SPD：选用标称放电电流不低于20kA，最大放电电流不低于40kA，额定电压与系统电压相匹配的C级浪涌保护器。
安装位置：分配电柜的输入端，与接地系统连接。

3、低压并网柜（三级保护）
D级SPD：选用标称放电电流不低于5kA，最大放电电流不低于10kA，额定电压与系统电压相匹配的D级浪涌保护器。
安装位置：低压并网柜的电源输入端或内部，与接地系统连接。

安装和接地要求

1、接地系统：所有浪涌保护器的接地端必须良好接地，形成有效的等电位连接，确保雷电流能够迅速引入地下。
2、布线要求：尽量减少浪涌保护器到设备的引线长度，以减少引线电感对保护效果的影响。建议采用截面积不小于16mm²的铜导线连接SPD。
3、定期维护：定期检查浪涌保护器的工作状态，确保其接地良好，必要时进行更换和维护。

监测与维护

1、监测系统：安装浪涌保护监测系统，实时监测SPD的工作状态和接地系统的电阻值，确保防雷系统的有效性。
2、维护计划：制定定期维护计划，定期测试和检查SPD的性能，根据使用情况和厂家建议及时更换老化或损坏的SPD。

通过合理配置和安装多级浪涌保护器，并确保良好的接地系统，可以有效保护低压并网柜及其相关设备免受雷电浪涌的影响。多级保护措施可以逐级削减雷电浪涌能量，提供全方位的防雷保护，确保设备的安全和稳定运行。
