室外充电桩遭电击防护措施，防雷安全指南！

为了保护室外充电桩免受雷击损害，需要采取一系列防雷措施，使用合适的防雷设备确保充电桩的安全和稳定运行。以下是一些具体的防护措施和推荐的防雷设备：

1. 避雷针系统

安装避雷针系统是保护充电桩免受直击雷的基本措施。
避雷针设置：在充电桩附近设置避雷针，确保其高度能够覆盖充电桩及其周围区域。
引下线：将避雷针通过引下线连接到地网，确保雷电流能够迅速引入地下。
接地系统：确保接地电阻符合标准，一般要求小于10欧姆，以保证雷电流能够有效分流。

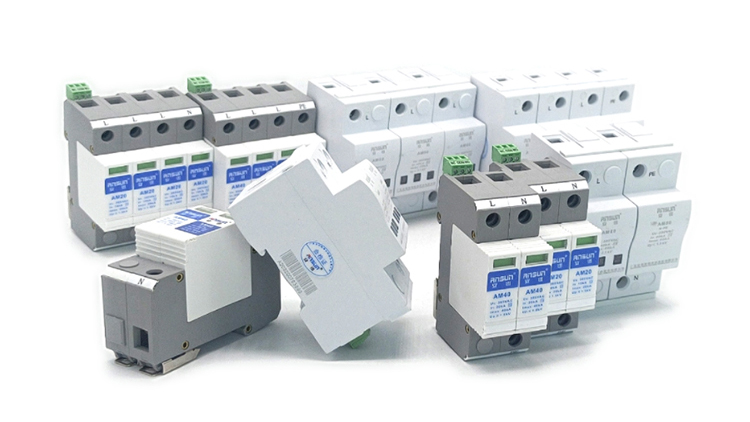

2. 电源防雷器（SPD）

在充电桩的电源线路上安装电源防雷器，以保护充电桩免受雷电浪涌的影响。
B级防雷器：在充电桩供电的主配电箱内安装B级防雷器，提供初级保护，能够承受高能量的雷电流。
C级防雷器：在充电桩的配电箱内安装C级防雷器，提供二级保护，进一步削减浪涌能量。
D级防雷器：在充电桩的电源输入端安装D级防雷器，提供最后的终端保护。

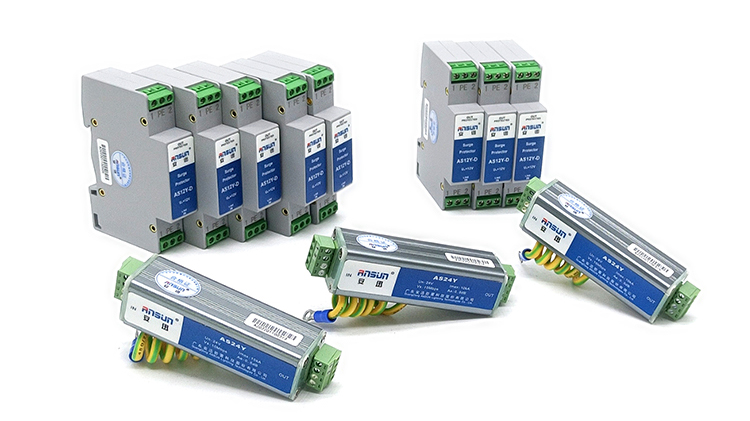

3. 信号防雷器

如果充电桩具备通信功能（如联网支付、监控等），需要在通信线路上安装信号防雷器。
网络防雷器：在充电桩的网络接口处安装RJ45网络防雷器，保护通信设备。
RS485防雷器：如果充电桩使用RS485通信接口，需要安装RS485防雷器。 4. 接地系统

充电桩及其相关设备的接地系统必须良好，确保雷电流能够有效分流。
等电位连接：确保充电桩、避雷针、配电箱和防雷器之间的接地系统形成等电位连接。
接地电阻检测：定期检测接地电阻，确保其符合标准，必要时进行调整和维护。

5. 防雷检测与维护

定期检测和维护防雷设备，确保其在雷电天气中能够正常工作。
定期检测：使用专业仪器定期检测避雷针系统、接地系统和防雷器的性能。
维护更换：根据检测结果和设备寿命，及时维护和更换老化或损坏的防雷设备。

6. 室外充电桩防雷建议

专业设计：防雷系统的设计和安装应由专业人员进行，确保符合当地的防雷规范和标准。
安全培训：对安装和维护人员进行防雷安全培训，了解防雷设备的工作原理和维护方法。
综合保护：结合多种防雷措施，形成综合保护体系，提高充电桩的防雷安全性。

通过综合采用避雷针系统、电源防雷器、信号防雷器、屏蔽电缆、合理布线和良好的接地系统，可以为室外充电桩提供全方位的防雷保护，减少雷击风险，确保其在雷电天气中的安全稳定运行。 广东安迅防雷科技股份有限公司，是经国家科技部审核认定的“国家级高新技术企业”。公司拥有自主研发搭建的独立防雷实验室,具备同行业领先的测试能力水平，专注于提供通信、电力、煤矿、石化、安防、新能源、交通、工控等行业的防雷整体解决方案！
