复合型一级浪涌保护器，AM-L/N-BD(12.5kA)

导言：
     该专利产品为B+D 复合型设计，既具有B 类（T1，一级）浪涌保护器的能量防护级别，又具有D 类（三级）浪涌保护器的响应速度和低电压保护水平，适用于防雷环境恶劣，但设备耐压较低的环境，对用电设备能起到优秀的保护效果。同时该产品满足国标GB50057-2010 对建筑物电气系统一二三级防雷各个位置的防雷参数要求,安装在总配电柜或末级机房配电柜均能满足标准及使用要求。

品牌：安迅ANSUN
名称：一级浪涌保护器
型号：
AM-L/N-BD 4P（适合TN-S供电系统）
AM-L/N-BD 3P+N (适合TT供电系统)
AM-L/N-BD 3P (适合TN-C及IT系统)
AM-L/N-BD 2P（TN单相供电系统）
AM-L/N-BD 1P+N（TT单相供电系统）

主要参数：
最大持续工作电压Uc：320VAC
冲击电流 limp(10/350μs)：12.5kA
标称放电电流In(8/20μs)：12.5kA
保护水平Up:1.2kV
组合方式：4P、3P、3+NPE、2P、1P+N

产地：深圳
生产厂家：广东安迅防雷科技股份有限公司
资质认证：CE、FCC、ROHS、型式检测报告、太平洋产品保险等
(IEC 61643-11 :2011,Low-voltage surge protective devices- Part 11:Surge protective devices connected to low-voltage power systems-Requirements and test methods , MOD)

主要性能特点：

1、选型方便、验收无忧：
     目前建筑物电力系统的浪涌保护器验收主要是查看电源总配电柜及末级配电箱内安装的浪涌保护器参数是否符合国标要求：
1.1.总配电柜需安装T1 试验浪涌保护器，主要参数需满足Iimp≥12.5kA,Up:≤2.5kV.
1.2.末级配电柜需安装Up≤1.2kV 的浪涌保护器.
该产品参数同时满足总配电柜及末级配电柜浪涌保护器验收的所有要求，并取得最新的型式检测报告，选型时无需再考虑浪涌保护器的通流容量、保护水平等参数，按三相/单相选择4P,3P,2P 即可，各个位置均可使用。

2、B+D 复合型设计，通流量大、残压低，保护效果更好：

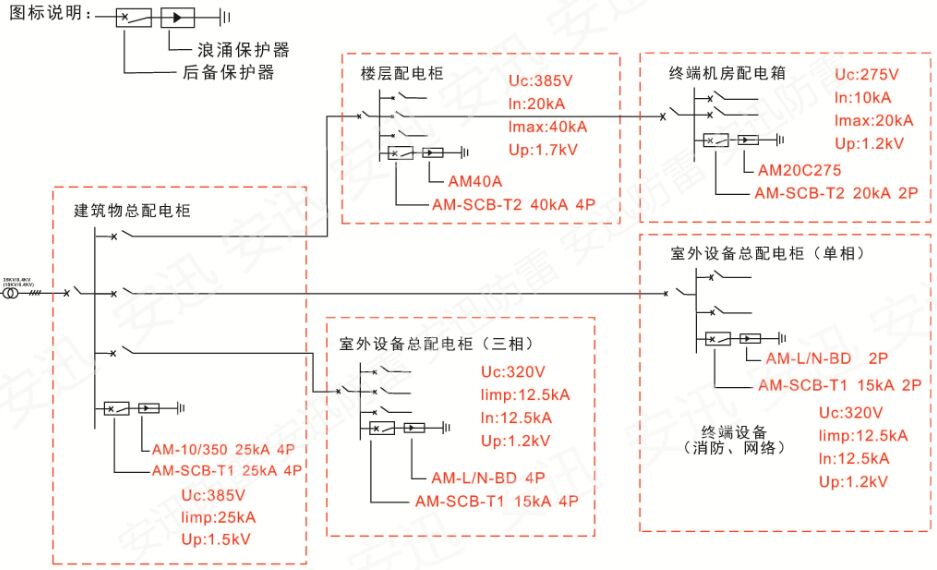

     目前配电系统的防雷设计，一般都为多级防雷设计：在总配电装第一级浪涌保护器(B 级)，在分配电柜装第二级浪涌保护器（C 级）、在终端精密设备前安装第三级浪涌保护器（D 级）。采用多级防护的主要目的就是为了即能满足大通流容量的要求，又能满足低于设备耐压水平的残压要求；
      而在实际的防雷设计中，往往因为安装空间等因素达不到三级防雷设计要求，这时可以选用B+D 复合型浪涌保护器，该产品能承受一级浪涌保护器测试条件，满足国标GB50057-2010 对一级浪涌保护器的通流量的要求Iimp≥12.5kA,在满足一级浪涌保护器通流量的情况下，该产品的低残压设计Up：≤1.2kV能满足末级设备的防护要求。

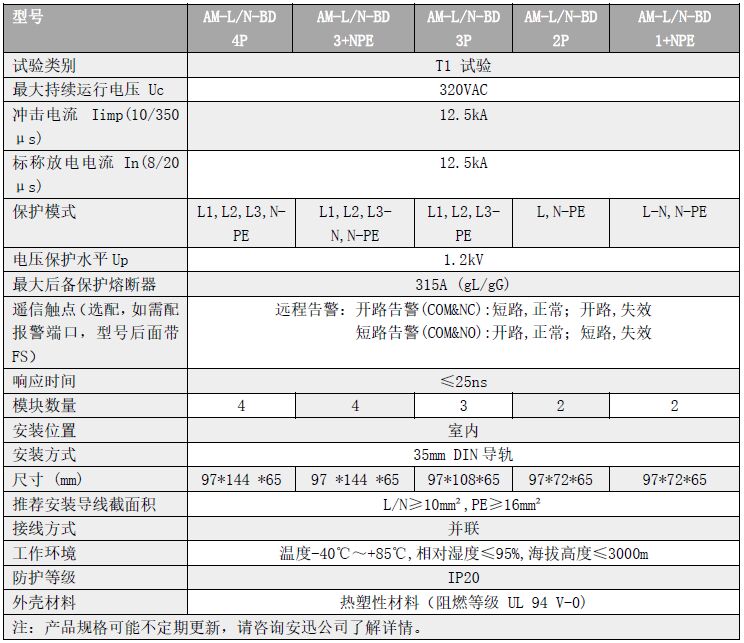

产品详细参数

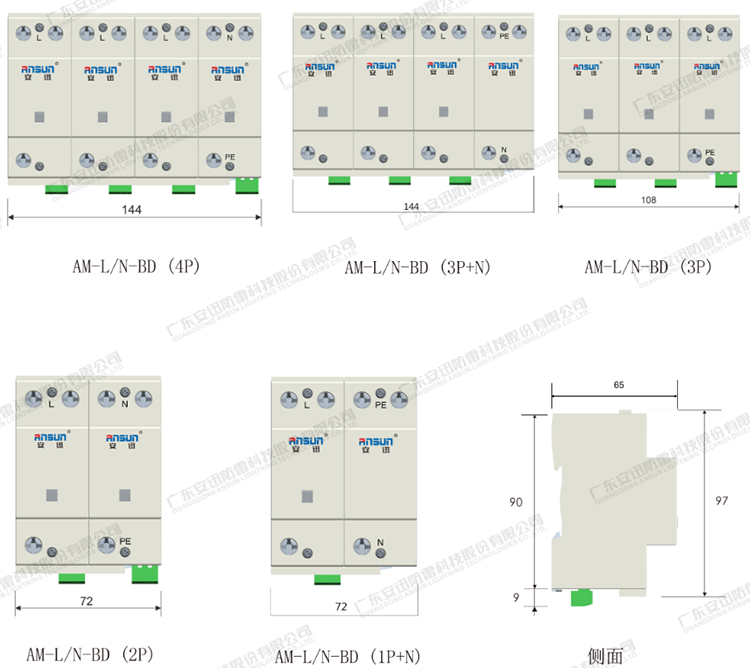

尺寸图：

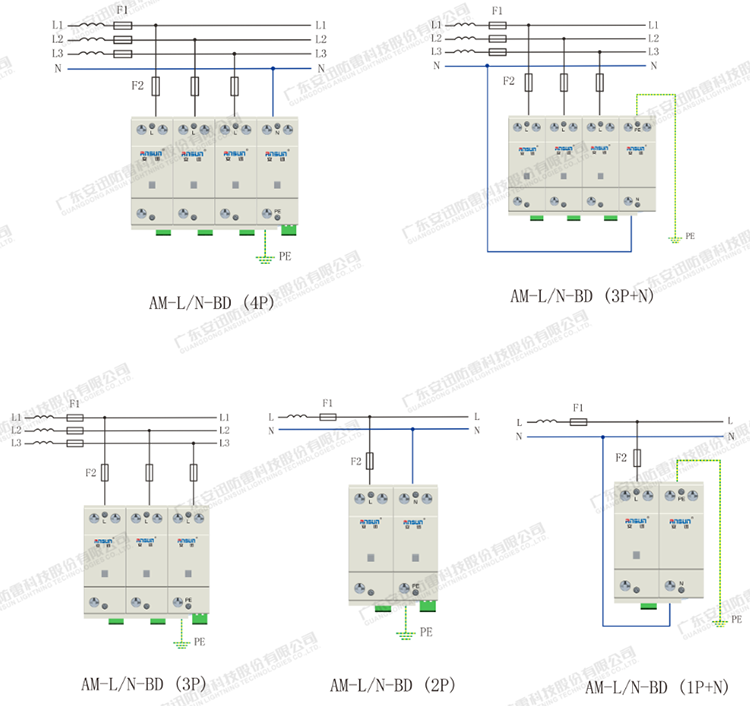

产品接线图（图中F1为系统主断路器，F2为浪涌后备保护装置）：
配套后备保护装置F2型号：AM-SCB-T1 15kA (4P/3P/2P可选）
产品链接：https://www.ansunspd.com/products/773.html



遥信报警干接点说明：

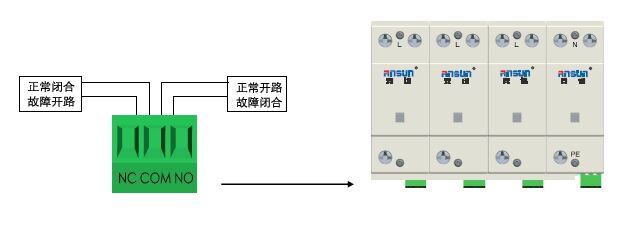

需远端告警时，可选择带遥信报警接口的产品，型号需带FS，例如：AM-L/N-BD 4P FS，该产品可输出常开及常闭开关量信号进行远端监测SPD浪涌保护器劣化状态。



浪涌设计选型表：
