RS485/422-CAN总线-DIDO数据信号防雷器(四/三线制)

RS485/422-CAN总线-DIDO数据信号防雷器(四/三线制)

品牌:安迅
名称:控制信号防雷器
适用信号线路:RS485/422-CAN总线-DIDO数字量/开关量信号等
型号:
AS05Y-D/4(5V)
AS12Y-D/4(12V)
AS24Y-D/4(24V)

性能特点:
采用综合多级防雷方案,差模共模全保护,通流量大,残压低;
核心元件采用国际知名品牌,性能优异,工作稳定可靠;

主要参数:
标称工作电压Un:5V、12V、24V
冲击耐受能力C2:10kV&5kA(1.2/50μs,&8/20μs)
最大放电电流:10kA
插入损耗:≤0.5dB
保护路数:4线
外形尺寸:90 * 18 * 65mm
插入损耗:≤0.5dB
防护等级:IP20

产地:深圳
生产厂家:广东安迅防雷科技股份有限公司www.ansunspd.com
资质认证:CE、FCC、ROHS、产品检测报告、太平洋产品保险等
测试标准:GB/T 18802.21-2016 低压电涌保护器 第21部分 电信和信号网络的电涌保护器(SPD)-性能要求和试验方法;IEC 61643-21:2012

适用范围:
安迅4线控制信号防雷器适用于RS485/422-CAN总线-DIDI信号三线制/四线制信号线路的防雷保护,串联在信号线路中,防止浪涌沿工控信号线路侵入设备。

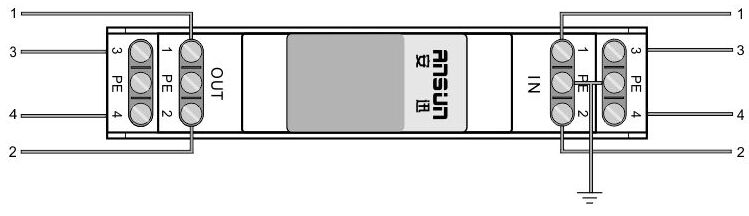

安装接线:


·防雷器为35mm标准导轨安装;
·防雷器接线方式为串联;防雷器任意一端2个PE端子接地即可;
·防雷器输出端(OUT)接被保护设备,离被保护设备越近越好,切勿接反;
·安装时两端线路必须分开敷设,不可捆扎在一起,防止二次感应现象发生;
·将防雷器接地线与防雷系统接地排可靠连接,地线力求短、粗、直,以尽量缩短雷电流路径;

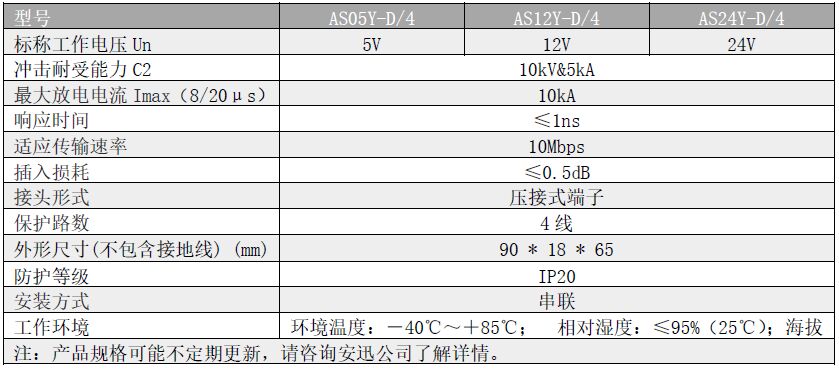

详细参数:
