分析光伏组件现场分布情况，卧龙光伏电站沿江光伏组件区域可分为沿江山坡区域和沿江平坦区域，两区域中间间隔明显,主要检测沿江平坦区域的地网接地电阻。现场测算沿江平坦区域地网对角线长度d约为200m。D为电流极C点与

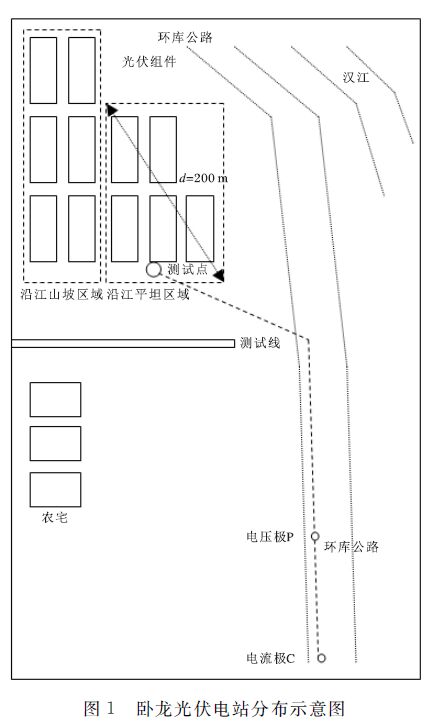

(2)选定电流极C点和电压极P点。根据现场环境情况,电流极C点选在沿环库公路南端，距测试点距离约800 m位置。电压极P点置于零电位区,选在沿环库公路南端,距测试点距离约500 m位置(见图1)。
(3)打入地桩。在电流极C点和电压极P点位置上,分别将作为电流极和电压极的地桩打人地下,桩深依据现场土壤性质和状况确定,一般情况下不小于0.5 m,使地桩与土壤紧密接触。为
保证整个电流回路阻抗够小和设备输出电流足够大,应根据情况增加电流极C点的探针数量,以增大与土壤的接触面积,有利于减小电流极的接地电阻[4]。
由于本次测量地土质多为江边砂质土,土壤电阻率在1000Q●m以上,为减小电流测试极电阻,首先用一根0.5m的不锈钢金属桩作为电流极打入紧密土壤中,使用KD2571B接地电阻测试仪对电流极进行接地电阻测量,三次测量平
均值为55. 90 n。再在电流极C点周围选取三点并组成等腰三角形,使电流极C点处在等腰三角形底边的中心位置,将三根0.5m的不锈钢金属桩分别打入紧密土壤中,再用金属导线将其连成一个闭合电流接地组合极,使用KD2571B接地
电阻测试仪对电流极进行接地电阻测量,三次测量平均值为20.80Q。由此可见,增大电流接地极与土壤的接触面积可以极大地减小电流极的接地电阻。安迅防雷www.ansunspd.com
(4)规范布线。从测试点向电流极C点和电.压极P点布置测试线,并与地桩和大地网测试仪可靠连接。注意两条测试线间保持足够的距离，以减少互感耦合对测试结果的影响。
(5)接地电阻测试。将大地网测试仪与测试线、电源线可靠连接,自检正常后对测试点正式测量。共进行了三次测量5]，测量值分别为:0. 66 0、0. 61 2、0. 63 n,平均值为0.63 Q。
4检测要点分析
(1)因地制宜确定布线方法便于测试工作展开。大地网检测相对于普通小型地网检测,其辅助极与测试点相对较远,选点难度大,测试线相对较长,布线难度大，因此现场勘察显得十分重要，

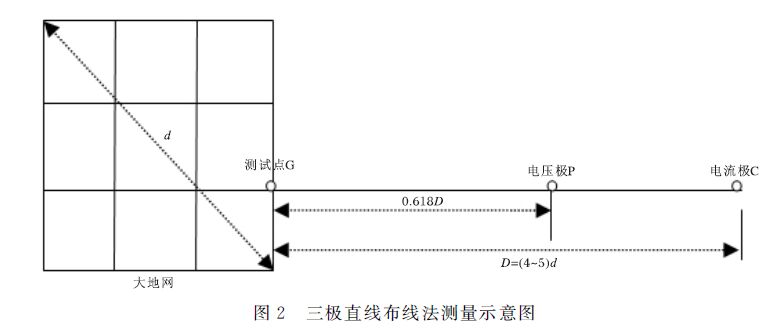

因地制宜确定布线方法便于测试工作展开。卧龙光伏电站沿江光伏组件区域东西向受地理环境因素影响,不利测试工作展开,南北向开阔平坦,有利于测试工作的展开,因此利用南北向开阔区域采用三极直线布线法进行测试便捷直接。
(2)增大电流接地极与土壤的接触面积十分必要。增大电流接地极与土壤的接触面积可以极大地减小电流极的接地电阻。
(3)测试线接点牢固性很关键。大地网检测测试线长,接头也较多,因此测试线接点牢固性很关键。卧龙光伏电站沿江光伏组件区域大地网测试中,电流极C点与测试点G点测试线长度为800 m,中间接头点有三处。电压极P点与测试点G点测试线长度为500 m,中间接头点也有三处。因此测试线接点牢固性很关键,否则影响检测数据的准确性。
(4)多点反复检测有利于测试数据准确可靠。大地网测试仪、辅助极及测试线按规程安装完成并自检正常后,应对同一地网不同位置的测试点和同--测试点多次反复进行测量,求其测量平均值,以利于测试数据准确可靠。卧龙光伏电站沿
江光伏组件区域大地网测试中,先后对两个不同测试点分别进行了三次测量,多点反复检测才能反应出接地电阻值的准确性和接地系统的可靠性。
